Indicateurs

Illustration

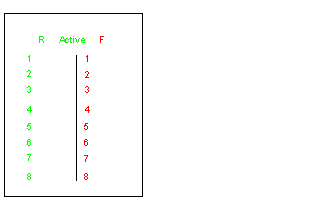

Le tableau ci-dessous présente les voyants du module 140 SAI 940 00S.

NOTE : Le module 140 SAI 940 00S n'utilise pas les voyants de voie verts et rouges 9 à 16.

Description

Le tableau ci-dessous décrit les voyants du module 140 SAI 940 00S.

Type de voyant	ID du voyant	Couleur	Etat	Signification
Voyant d'état du système	R	Vert	Activé	Mise sous tension
			Désactivé	Mise hors tension
	Active	Vert	Activé	Le module communique avec l'hôte.
			Désactivé	Le module ne communique pas avec l'hôte.
	F	Rouge	Activé	Une erreur du diagnostic interne est détectée.
			Désactivé	Aucune erreur du diagnostic interne n'est détectée.
Voyant de voie	1 à 8.	Vert	Activé	Le courant d'entrée de la voie est dans une plage de 3,75 à 20,25 mA.
			Désactivé	Le courant d'entrée de la voie est hors de la plage comprise entre 3,75 et 20,25 mA.
		Rouge	Activé	La voie est n'est pas opérationnelle.
			Désactivé	La voie est opérationnelle.

NOTE : Le module 140 SAI 940 00S dispose de seulement 8 voies. Les voyants 9 à 16 ne s'allument jamais.
