Les borniers des modules d'E/S comportent un dispositif de transfert automatique de codage activé lors de la première utilisation. Ceci permet d'éviter les erreurs de mise en place lors du remplacement d'un module. Ce codage garantit la compatibilité électrique par type de module.
Description du bornier à vis
Chaque bornier peut recevoir des fils nus ou équipés de terminaisons ou de cosses ouvertes.
La capacité de chacune des bornes est la suivante :
-
minimum : 1 fil de 0,2 mm2 (AWG 24) sans terminaison,
-
maximum : 1 fil de 2 mm2 sans terminaison ou 1 fil de 1,5 mm2 avec terminaison.
Illustration de la terminaison et de la cosse ouverte.
La capacité maximale du bornier est de 16 fils de 1 mm2 (AWG) + 4 fils de 1,5 mm2 (AWG).
Les vis étriers sont munies d'une empreinte acceptant les types de tournevis suivants :
Les borniers de raccordement à vis sont équipés de vis imperdables. Ils sont livrés vis desserrées.
NOTE : Le couple de serrage maximum des vis du bornier de raccordement est de 0,8 N.m.
NOTE : L'embrochage ou le débrochage des borniers à vis doit être effectué avec les alimentations capteurs et pré‐actionneurs coupées.

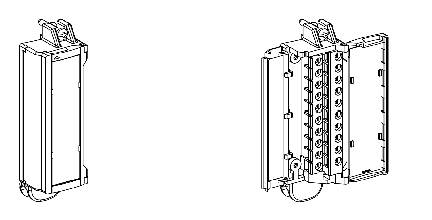

Le dessin suivant montre la méthode d'ouverture de la porte du bornier à vis.
