Le raccordement des modules à connecteur HE10 à des capteurs, pré-actionneurs ou borniers se fait au moyen d'un toron précâblé destiné à permettre la transition aisée et directe en fil à fil des entrées/sorties du module.
Torons précâblés TSX CDP 301 / 501
Les torons précâblés TSXCDP301 de 3 mètres ou TSXCDP501 de 5 mètres sont composés des éléments suivants :
-
à l'une des extrémités, un connecteur HE10 surmoulé, duquel sort une gaine de 20 fils de section 2 mm2 ;
-
à l'autre extrémité, de fils libres différenciés par un code couleur selon la norme DIN 47100.
NOTE : un fil de nylon intégré au câble permet de dénuder facilement la gaine.
NOTE : l'embrochage ou le débrochage des connecteurs HE10 doit être effectué après la coupure de l'alimentation des capteurs et préactionneurs.

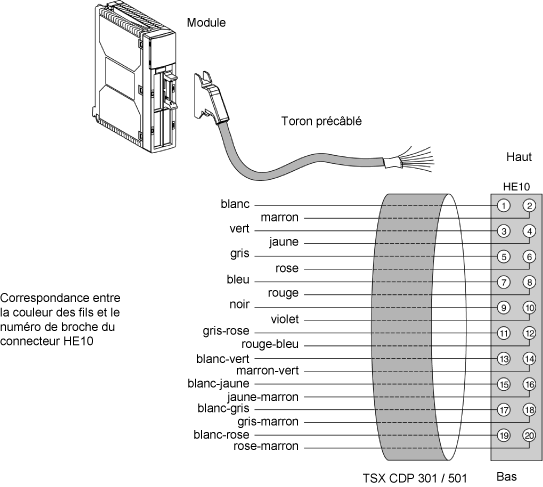

Le schéma ci-dessous montre le raccordement du toron précâblé au module :
