Les entrées/sorties disposent de protections assurant une meilleure résistance aux conditions des environnements industriels. Les règles suivantes doivent néanmoins être observées.
Alimentations externes pour capteurs et pré-actionneurs
Les alimentations externes pour capteurs et pré-actionneurs associées aux modules d'entrées/sorties TOR doivent être protégées contre les courts-circuits et les surcharges par des fusibles à action rapide.
Pour les modules d'E/S TOR à connecteurs HE10, l'alimentation capteurs/pré-actionneurs doit être reliée à chaque connecteur, sauf si les voies correspondantes ne sont pas utilisées et n'ont été affectées à aucune tache.
NOTE : Dans le cas où l'installation en 24 VCC n'est pas effectuée conformément à la norme TBTS (Très Basse Tension de Sécurité), les alimentations 24 VCC doivent avoir le 0 V relié à la masse mécanique, elle-même mise à la terre aussi près que possible de l'alimentation. Cette contrainte est nécessaire pour la sécurité des personnes dans le cas où une phase du secteur viendrait en contact avec l'alimentation 24 VCC.
Les conseils d'utilisation concernant les entrées des modules d'E/S TOR sont les suivants :
-
pour les modules d'entrées rapides (TSX DEY 16 FK/DMY 28FK/DMY 28RFK) :
-
Dans le cas d’utilisation d’entrées à courant continu 24 VCC, il est conseillé d’adapter le temps de filtrage à la fonction désirée.
-
Si le temps de filtrage est réduit à une valeur inférieure à 3 ms, l’utilisation des capteurs avec sorties à contacts mécaniques est déconseillée pour éviter la prise en compte des rebonds lors de la fermeture du contact.
-
Afin d’obtenir un fonctionnement plus rapide, il est recommandé d’utiliser des entrées et capteurs à courant continu, les entrées à courant alternatif ayant des temps de réponse beaucoup plus élevés.
-
pour les entrées 24 VCC et couplage de ligne avec un réseau alternatif :
-

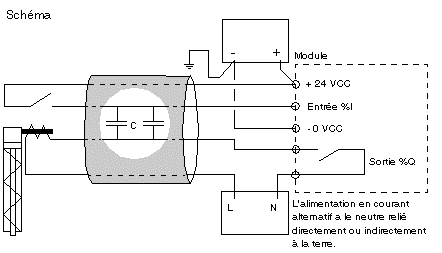

Un couplage trop important entre les câbles véhiculant un courant alternatif et les câbles véhiculant des signaux à destination des entrées à courant continu peut perturber le fonctionnement. Le schéma de principe ci-dessous illustre ce cas. Lorsque le contact sur l'entrée est ouvert, un courant alternatif supérieur aux capacités parasites du câble peut générer un courant dans l'entrée qui risque de provoquer sa mise à l'état 1.
-
Les valeurs des capacités de ligne à ne pas dépasser, pour un couplage avec une ligne 240 VCA/50 Hz, sont données dans le tableau récapitulatif à la fin de ce paragraphe. Pour un couplage avec une tension différente, on peut appliquer la formule suivante :
Capacité admissible = (capacité à 240 VCA x 240) / tension de la ligne
-
pour les entrées 24 à 240 VCA et couplage de ligne :
-

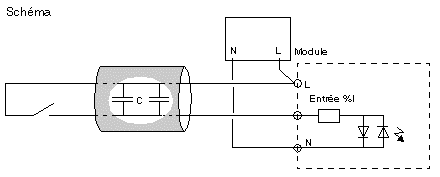

Dans ce cas, lorsque la ligne commandant l'entrée est ouverte, le courant circule par la capacité de couplage du câble (voir schéma de principe ci-dessous).
-
Les valeurs des capacités de ligne à ne pas dépasser sont données dans le tableau récapitulatif à la fin de ce paragraphe.
Le tableau récapitulatif suivant présente les valeurs des capacités de ligne admissibles.
|
Module
|
Capacité de couplage maximum
|
|
Entrées 24 VCC
|
|
TSX DEY 32 / TSX DEY 64D2K
|
25 nF (1)
|
|
TSX DEY 16D2
|
45 nF (1)
|
|
TSX DEY 16FK / TSX DMY 28FK / TSX DMY 28RFK
|
10 nF (1) (2)
30 nF (1) (3)
60 nF (1) (4)
|
|
Entrées 24 à 240 VCA
|
|
TSX DEY 16A2
|
50 nF
|
|
TSX DEY 16A3
|
60 nF
|
|
TSX DEY 16A4
|
70 nF
|
|
TSX DEY 16A5
|
85 nF
|
|
|
|
Légende :
|
|
(1)
|
Capacité de couplage max. admissible avec ligne 240 VCA/50 Hz
|
|
(2)
|
Filtrage = 0,1 ms
|
|
(3)
|
Filtrage = 3,5 ms
|
|
(4)
|
Filtrage = 7,5 ms
|
Les conseils d'utilisation concernant les sorties des modules d'E/S TOR sont les suivants :
-
Il est recommandé de segmenter les départs en protégeant chacun d'eux par un fusible à action rapide si les courants sont importants.
-
Il est préférable d'utiliser des fils de section suffisante pour éviter les chutes de tension et les échauffements.
Les précautions d'utilisation à prendre concernant le système de câblage sont les suivantes :
-
A l'intérieur et à l'extérieur de l'équipement, les câbles des circuits de puissance (alimentations, interrupteurs, etc.) doivent être séparés des câbles d'entrées (capteurs) et de sorties (pré-actionneurs), afin de limiter les couplages en alternatif.
-
A l'extérieur de l'équipement, les câbles à destination des entrées/sorties doivent être placés dans des gaines distinctes de celles renfermant des câbles véhiculant des énergies élevées. Ils doivent, de préférence, être mis dans des goulottes métalliques séparées, elles-mêmes reliées à la terre. Les parcours de ces divers câbles doivent être séparés d'au moins 100 mm.
