Embases de raccordement TELEFAST 2 ABE-7R16T332/P16T332

Présentation

Cette section présente les raccordements pré‐actionneurs sur :

embase TELEFAST 2 ABE‐7R16T332, 16 sorties à relais, 1 OF, distribution des 2 polarités par groupe de 4 voies, avec relais électromagnétiques ;
embase TELEFAST 2 ABE‐7P16T332, 16 sorties à relais, 1 OF, distribution des 2 polarités par groupe de 4 voies, relais non fournis.

Illustration

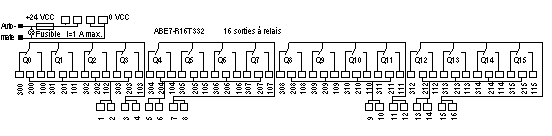

Description des borniers de raccordement.

Illustration

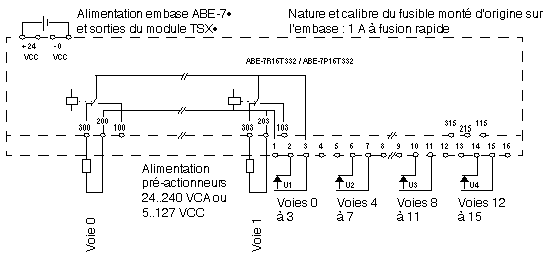

Raccordements fonctions de sortie.

NOTE : Prévoir un fusible de protection par pré‐actionneur ou par groupe si ceux‐ci sont alimentés de la même tension.

Protection des contacts de relais :

Un circuit de protection doit être monté sur les bornes de chaque pré‐actionneur :
- un circuit RC ou MOV en courant alternatif ;
- une diode de décharge en courant continu.
