Embase de raccordement TELEFAST 2 ABE-7R16T370
(Traduction du document original anglais)
A propos de nous
Présentation
Cette section présente les raccordements pré‐actionneurs sur l'embase
TELEFAST 2 ABE‐7R16T370
, 16 sorties à relais, 2 OF, contact libre de potentiel.
Illustration

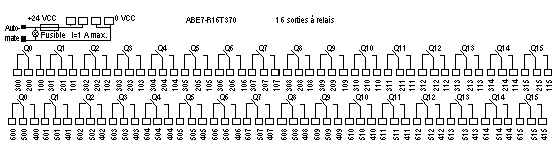

Description des borniers de raccordement.
Illustration

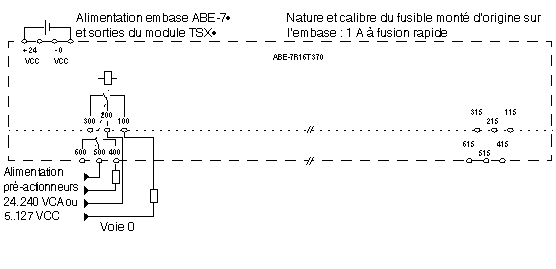

Raccordements fonctions de sortie.
NOTE :
Prévoir un fusible de protection par pré‐actionneur ou par groupe si ceux‐ci sont alimentés de la même tension.
Protection des contacts de relais :
Un circuit de protection doit être monté sur les bornes de chaque pré‐actionneur :
un circuit RC ou MOV en courant alternatif ;
une diode de décharge en courant continu.
