Cette section présente les raccordements pré‐actionneurs sur :
-
embases TELEFAST 2 ABE‐7R16T330, 16 sorties à relais, contact libre de potentiel, avec relais électromagnétiques ;
-
embases TELEFAST 2 ABE‐7P16T330, 16 sorties à relais, contact libre de potentiel, relais non fournis.

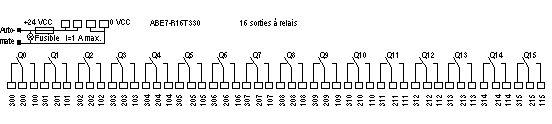

Description des borniers de raccordement.
ABE-7R16T330/P16T330
16 sorties à relais, 1 OF, contact libre de potentiel, ABE‐7R16T330 avec relais élctromagnétiques, relais ABE‐7P16T330 non fournis.

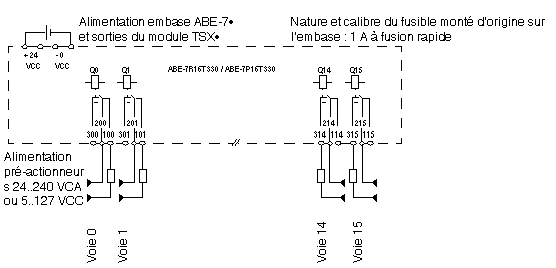

Raccordements fonctions de sortie.
NOTE : Prévoir un fusible de protection par pré‐actionneur ou par groupe si ceux‐ci sont alimentés de la même tension.
Protection des contacts de relais :
