Embase de raccordement TELEFAST 2 ABE-7P16T215
(Traduction du document original anglais)
A propos de nous
Présentation
Cette section présente les raccordements pré‐actionneurs sur l'embase TELEFAST 2 ABE‐7P16T215, 16 sorties à relais, 1 F, distribution de deux polarités par groupe de 8 voies, un fusible par voie, relais non fournis.
Illustration

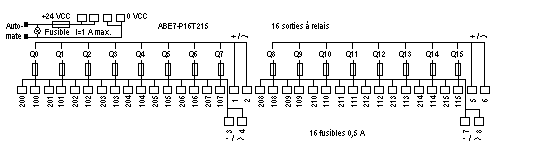

Description des borniers de raccordement.
Illustration

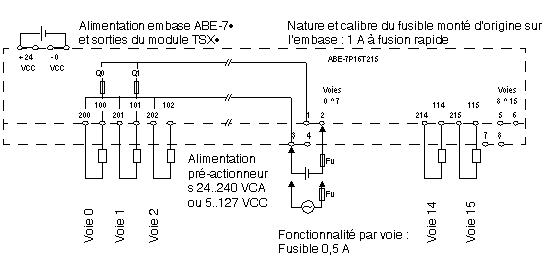

Raccordements fonctions de sortie.
Fu
Courant nominal des fusibles à la charge.
NOTE : Protection des contacts de relais :
  • Un circuit de protection doit être monté sur les bornes de chaque pré‐actionneur :
    • un circuit RC ou MOV en courant alternatif ;
    • une diode de décharge en courant continu.
