Le raccordement des modules d'entrées/sorties TOR aux interfaces TELEFAST pour relier et adapter des connecteurs HE10 de câblage rapide, s'effectue à l'aide des éléments suivants :
-
une gaine de plusieurs torons de 0,08 mm2 (jauge 28) ;
-
un câble de raccordement de 0,34 mm 2 (jauge 22).
Câble de raccordement TSX CDP 102/202/302
Le câble de raccordement jauge 28 (0,08 mm2) est disponible en trois longueurs différentes :
Ce câble est composé de deux connecteurs HE10 et d'un câble ruban gainé de plusieurs torons, comportant des fils de section 0,08 mm2.
En raison de la taille de la section, il est conseillé de l'utiliser uniquement pour les faibles courants d'entrée ou de sortie (< 100 mA par entrée ou sortie).
Câble de raccordement TSX CDP 053/103/203/303/503
Le câble de raccordement jauge 22 (0,34 mm2) est disponible en cinq longueurs différentes :
-
0,5 mètres : TSX CDP 053 ;
-
un mètre : TSX CDP 103 ;
-
deux mètres : TSX CDP 203 ;
-
trois mètres : TSX CDP 303 ;
-
cinq mètres : TSX CDP 503.
Ce câble est composé de deux connecteurs HE10 gainés et d'un câble sectionné (0,34 mm 2) pouvant prendre des courants plus élevés (> 500 mA).

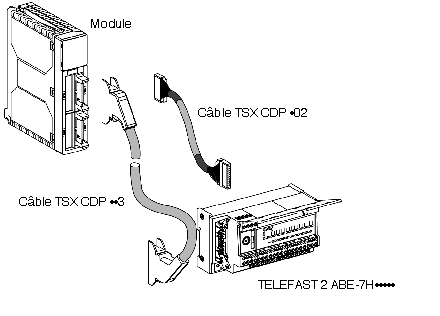

L'illustration ci dessous montre deux types de connexions à l'interface TELEFAST via un câble de plusieurs torons ou un autre câble.
NOTE : Vérifiez la cohérence entre le calibre du fusible intégré au TELEFAST 2 et le fusible à utiliser sur les entrées/sorties (voir Raccordements aux modules).
