Cette section décrit la compatibilité des capteurs avec les entrées des modules et des pré-actionneurs avec les sorties des modules TOR.
Compatibilité des capteurs avec les entrées
-
Compatibilité entre capteurs 3-fils et entrées 24 et 48 VCC :
-

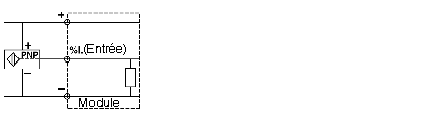

capteurs à 3 fils et entrées à logique positive (sink) de type 1 et de type 2 conformes à la norme CEI 1131-2 : l'ensemble des détecteurs de proximité inductifs ou capacitifs et détecteurs photoélectriques à 3 fils PNP, fonctionnant sous une tension de 24 et 48 VCC, sont compatibles avec toutes les entrées à logique positive
,
-

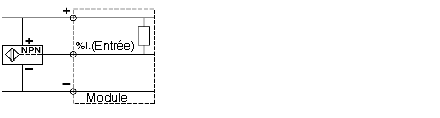

capteurs 3 fils et entrées à logique négative (source) : l'ensemble des détecteurs de proximité inductifs ou capacitifs et détecteurs photoélectriques à 3 fils NPN, fonctionnant sous une tension de 24 VCC, sont compatibles avec les entrées à logique négative de la gamme Premium.
-
Compatibilité entre capteurs 2 fils et entrées 24 VCC :
-

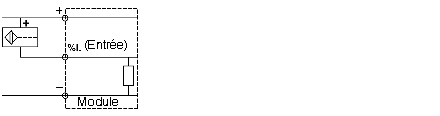

capteurs 2 fils et entrées à logique positive (sink) conformes à la norme CEI 1131-2 type 1 : l'ensemble des détecteurs de proximité ou autres capteurs à 2 fils, fonctionnant sous une tension de 24 VCC et dotés des caractéristiques ci-dessous, sont compatibles avec toutes les entrées 24 VCC à logique positive de type 1 de la gamme Premium :
chute de tension à l'état fermé : ≤ 7 V,
courant commuté minimum : ≤ 2,5 mA,
courant résiduel à l'état ouvert : ≤ 1,5 mA.
-

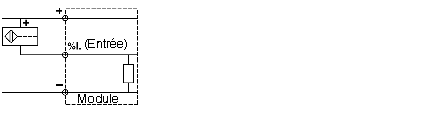

capteurs 2 fils et entrées à logique positive (sink) conformes à la norme CEI 1131-2 type 2 : l'ensemble des détecteurs de proximité à 2 fils, fonctionnant sous une tension de 24 et 48 VCC et conformes à la norme CEI 947-5-2, sont compatibles avec toutes les entrées 24 et 48 VCC de type 2
,
-

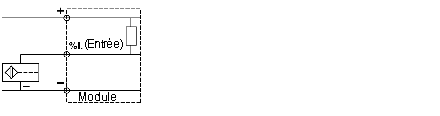

capteurs 2 fils et entrées à logique négative (source) : l'ensemble des détecteurs de proximité ou autres capteurs à 2-fils, fonctionnant sous une tension de 24 VCC et dotés des caractéristiques ci-dessous, sont compatibles avec toutes les entrées 24 VCC à logique négative de la gamme Premium :
chute de tension à l'état fermé : ≤ 7 V,
courant commuté minimum : ≤ 2,5 mA,
courant résiduel à l'état ouvert : ≤ 1,5 mA.
-
Compatibilité entre capteurs 2 fils et entrées 24/48/100-120/200-240 VCA :
-
l'ensemble des détecteurs de proximité à 2 fils CA conformes à la norme CEI 947-5-2 et supportant la tension de 100 à 120 VCA sont compatibles avec toutes les entrées 110-120 VCA de type 2 conformes à la norme CEI 1131-2,
-
l'ensemble des détecteurs de proximité et autres capteurs à 2 fils CA conformes à la norme CEI 947-5-2 et supportant la tension de 200 à 240 VCA sont compatibles avec toutes les entrées 220-240 VCA de type 2 conformes à la norme CEI 1131-2 de la gamme Premium dans la plage 220-240 VCA.
Le tableau suivant présente un récapitulatif des compatibilités des capteurs avec les entrées des modules d'entrées/sorties TOR.
|
|
Types d'entrées
|
|
Types de DDP
|
24 VCC
Type 1
Logique positive
|
24/48 VCC
Type 2
Logique positive
|
24 VCC
Logique négative
|
24 à 48 VCA
100 à 120 VCA
Type 2
|
200 à 240 VCA
Type 2
|
|
Tous DDP 3 fils (DC), type PNP
|
Compatibilité
|
Compatibilité
|
-
|
-
|
-
|
|
Tous DDP 3 fils (DC), type NPN
|
-
|
-
|
Compatibilité
|
-
|
-
|
|
DDP 2 fils (CC) de marque Telemecanique ou autres dotés des caractéristiques suivantes :
Chute de tension à l'état fermé <= 7 V
Courant commuté minimum <= 2,5 mA
Courant résiduel à l'état ouvert <= 1,5 mA
|
Compatibilité
|
Compatibilité
|
Compatibilité
|
-
|
-
|
|
DDP 2 fils (AC/DC)
|
-
|
Compatibilité
|
-
|
Compatibilité
|
Compatibilité (1)
|
|
DDP 2 fils (AC)
|
-
|
-
|
-
|
Compatibilité
|
Compatibilité (1)
|
|
|
|
Légende :
|
|
(1)
|
Dans la plage de tension nominale 220 à 240 VCA.
|
|
CC
|
Fonctionnement sous tension continue.
|
|
CA
|
Fonctionnement sous tension alternative.
|
|
AC/DC
|
Fonctionnement sous tension alternative ou continue.
|
Compatibilité des pré-actionneurs avec les sorties
-
Compatibilité entre pré-actionneurs à courant continu et sorties :
-
Respectez le courant maximum et la fréquence maximum de commutation de la sortie spécifiés dans le tableau des caractéristiques.
-
Dans le cas de pré-actionneurs à faible consommation, veillez à bien tenir compte du courant de fuite de la sortie à l'état de repos afin que l'inéquation suivante soit vérifiée :
I nominale ≥ (50 x I fuite)
sachant que :
I nominale = courant consommé par le pré-actionneur,
I fuite = courant de fuite à l'état repos de la sortie.
-
Compatibilité entre lampes à filament de tungstène et sorties statiques (courant statique) :
-
Pour les sorties avec protection contre les courts-circuits, veillez à bien respecter la puissance maximum des lampes à filament de tungstène spécifiée dans le tableau des caractéristiques, car il y a risque de disjonction de la sortie sur le courant d'appel de la lampe au moment de l'allumage.
-
Compatibilité entre pré-actionneurs à courant alternatif et sorties à relais :
-
Les pré-actionneurs à courant alternatif inductif ont un courant d'appel qui peut atteindre 10 fois leur courant de maintien pendant un temps maximum de 2/F secondes (F = fréquence du courant alternatif). De ce fait, les sorties à relais sont prévues pour tenir le régime (AC14 et AC15). Le tableau de caractéristiques des sorties à relais spécifie la puissance d'exécution maximum (en VA) autorisée en fonction du nombre d'opérations.
-
Compatibilité des lampes avec les sorties triac :
-
Compatibilité des pré-actionneurs à courant alternatif avec les sorties triac :
-
Respectez le courant maximum spécifié.
-
Dans le cas de pré-actionneurs à faible consommation, veillez à bien tenir compte du courant de fuite de la sortie à l'état de repos afin que l'inéquation suivante soit vérifiée :
I nominale ≥ (50 x I fuite)
sachant que :
I nominale = courant consommé par le pré-actionneur,
I fuite = courant de fuite à l'état repos de la sortie.
