Bloc fonction réflexe : Surveillance de vitesse
(Traduction du document original anglais)
A propos de nous
Rôle
Cette fonction permet de contrôler ou d'arrêter une action selon deux seuils t1i et t2i.
Structure
Le tableau ci‐dessous montre les différentes interfaces du bloc.
Nom
Signification
Illustration
E
Entrée de la fonction de validation.
FB
Entrée de contrôle.
x
Sortie physique du bloc.
x Aux
Sortie de contrôle de vitesse.
Exemple d'application :
Activation d'un tapis roulant amont (contrôlé par l'entrée x Aux) en fonction de la vitesse d'un tapis roulant aval :
Par conséquent, il faut analyser le temps écoulé entre deux points consécutifs sur l'entrée de contrôle FB.

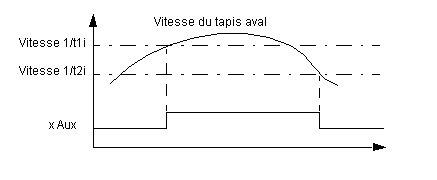

Le graphique suivant illustre l'exemple cité ci‐dessus.
Fonctionnement
Ce tableau décrit les différentes phases de fonctionnement de la fonction de surveillance de vitesse.
Phase
Description
1
Sur front montant de l'entrée E :
  • La temporisation t1i est lancée.
  • L'entrée x passe à 1.
2
Tant que l'intervalle entre deux fronts montants de l'entrée FB est supérieur à t1i :
  • La temporisation t1i est relancée sur front montant de l'entrée FB.
Si l'intervalle entre deux fronts montants de l'entrée FB devient inférieur à t1i :
  • La sortie x Aux passe à 1.
  • La temporisation t2i est lancée.
Si l'entrée E passe à 0, les sorties x et x Aux passent à 0.
3
Tant que l'intervalle entre deux fronts montants de l'entrée FB est inférieur à t2i :
  • La temporisation t2i est relancée sur front montant de l'entrée FB.
Si l'intervalle entre deux fronts montants de l'entrée FB devient supérieur à t2i :
  • La sortie x Aux passe à 0.
  • La temporisation t1i est lancée (voir la phase).
Si l'entrée E passe à 0, les sorties x et x Aux passent à 0.
Remarque : L'opération définie ci‐dessus implique que t2i >t1i.
Illustration
L'illustration ci‐dessous montre le chronogramme du bloc fonction Surveillance de vitesse.
