Bloc fonction réflexe : Commande‐contrôle type 1
(Traduction du document original anglais)
A propos de nous
Rôle
Cette fonction permet de commander une action et de vérifier si elle a été réalisée après la période ti.
Structure
Le tableau ci‐dessous montre les différentes interfaces du bloc.
Nom
Signification
Illustration
Cde
Entrée de commande.
Ctrl
Entrée de contrôle.
Acq
Acquittement du défaut.
x
Sortie physique du bloc.
x Aux
Sortie auxiliaire interne du bloc.
Fonctionnement
Ce tableau décrit les différentes phases de fonctionnement de la fonction de commande‐contrôle type 1.
Phase
Description
1
Sur front montant de l'entrée Cde :
  • La temporisation ti est lancée.
  • L'entrée x passe à 1.
2
A la fin de la temporisation ti :
  • Si le signal Ctrl passe à l'état 1 pendant l'intervalle de temporisation, la sortie x Aux reste à 0 (situation normale).
  • Si le signal Ctrl n'est pas reçu, la sortie x Aux passe à 1 (signal d'erreur de type A).
  • Si le signal Ctrl retombe alors que l'entrée Cde est à 1, la sortie x Aux passe à 1 (signal d'erreur de type B).
Un front montant sur l'entrée Acq avec l'entrée Ctrl à 1 entraîne la définition de la sortie x Aux sur 0.
3
Sur front descendant de l'entrée Cde, les sorties x et x Aux passent à 0.
Illustration

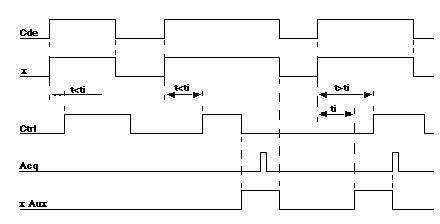

L'illustration ci‐dessous montre le chronogramme du bloc fonction Commande‐contrôle type 1.
