Présentation

Il existe deux versions de borniers à 40 broches, disponibles en deux types :

Version standard

  • Bornier à cage BMX FTB 4000

  • Bornier à ressort BMX FTB 4020
Version renforcée

  • Bornier à cage BMX FTB 4000H avec plaquage en or

  • Bornier à ressort BMX FTB 4020H avec plaquage en or

La version renforcée des borniers est uniquement destinée à la version renforcée des modules.

NOTE : Si vous mélangez des versions renforcées et standard lorsque vous installez les borniers sur les modules, cela risque de provoquer une corrosion des broches et une déviation de signal.

Il existe également des cordons préassemblés qui présentent un bornier BMX FTB 4020 à une extrémité et des fils volants à l'autre. Ces cordons sont disponibles sous la référence BMX FTW ••5.

Embouts et cosses

Les borniers à cage à 40 broches sont conçus pour un seul fil ou embout de câble.

Chaque bornier peut recevoir :

  • des fils nus :

    • conducteur solide

    • câble toronné

  • des fils avec ferrule (embouts de câbles DZ5CE••••/DZ5CA•••• ) :

NOTE : Si vous utilisez un câble toronné, Schneider Electric recommande vivement d'utiliser des ferrules installées à l'aide d'un outil de sertissage approprié.

Barre de pontage

Pour faciliter le câblage une barre de pontage à 20 broches à poignée en plastique est fournie avec le bornier à cage 40 broches BMX FTB 4000 :

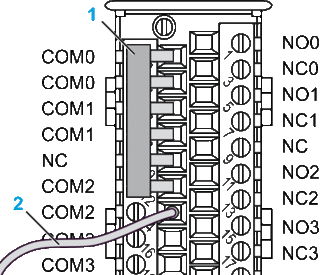

L'illustration suivante présente un exemple d'utilisation de la barre de pontage pour le câblage non isolé de la voie 0-2 sur un module BMX DRC 0805 :

1 Barre de pontage

2 Vers le commun

Description des borniers 40 broches

Le tableau suivant indique le type de fil adapté à chaque bornier ainsi que la plage de la jauge correspondante, les contraintes de câblage et le couple de serrage :

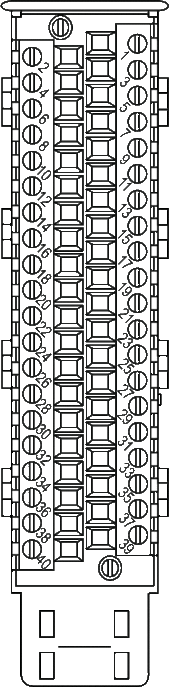

Borniers à cage

BMX FTB 4000

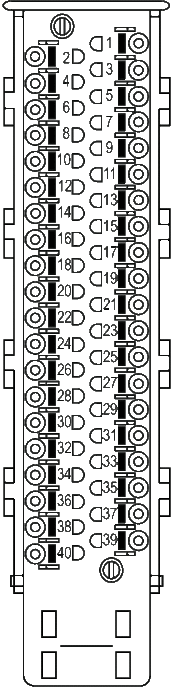

Bornier à ressorts

BMX FTB 4020

Représentation

1 conducteur solide

  • AWG : 26...18

  • mm2 : 0,13...1

  • AWG : 26...18

  • mm2 : 0,13...1

1 câble toronné

  • AWG : 22...18

  • mm2 : 0,34...1

  • AWG : 22...18

  • mm2 : 0,34...1

1 câble toronné avec ferrule

  • AWG : 22...18

  • mm2 : 0,34...1

  • AWG : 22...18

  • mm2 : 0,34...1

Taille minimale des fils des câbles toronnés en l'absence de ferrule

  • AWG : 30

  • mm2 : 0,0507

  • AWG : 30

  • mm2 : 0,0507

Contraintes de câblage

Les borniers à cage sont munis d'une empreinte acceptant :

  • les tournevis plats de 3 mm de diamètre.

Les borniers à cage ont des vis captives. Ils sont livrés vis desserrées.

Le câblage des fils s'effectue en exerçant une pression sur le bouton situé à côté de chaque broche.

Pour exercer une pression sur le bouton, vous devez utiliser un tournevis plat d'un diamètre maximum de 3 mm.

Couple de serrage sur vis

0,4 N•m (0,30 lbf-ft)

Sans objet

Raccordement des borniers 40 broches

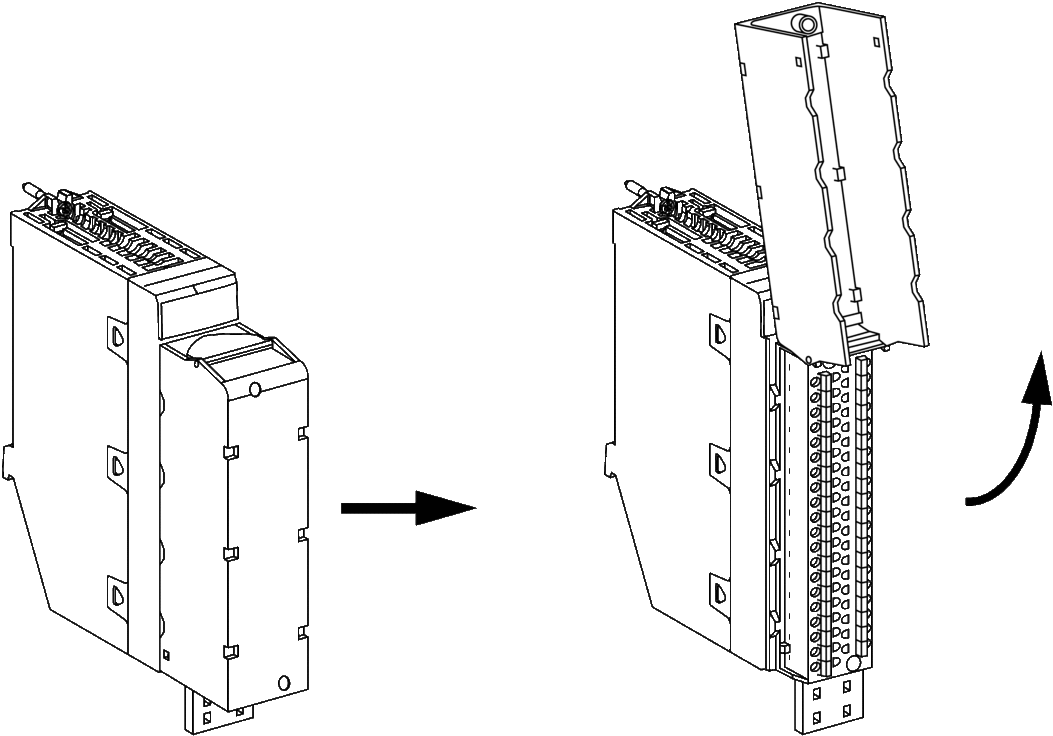

Le schéma ci-dessous montre comment retirer le capot du bornier pour permettre son raccordement.

Le câble de raccordement est installé et fixé par des serre-câbles positionnés sous le bornier.

NOTE : en cas d'installation à un emplacement qui peut être soumis à des vibrations, ne laissez pas le câble se dégager du mouvement. Fixez le câble à la barre du kit de connexion de blindage BMXXSP••00 ou à la platine arrière à l'aide d'un serre-câble.

Etiquetage des borniers

Les étiquettes des borniers sont livrées avec le module. Elles doivent être insérées dans le capot du bornier par le client.

Chaque étiquette possède 2 faces :

  • une face visible de l'extérieur lorsque le capot est fermé. Cette face présente les références commerciales du produit, un descriptif abrégé du module ainsi qu'une zone libre de marquage pour le client.

  • une face visible de l'intérieur lorsque le capot est ouvert. Cette face présente le schéma de raccordement du bornier.
