Introduction
Le raccordement des modules à connecteur à 40 broches à des capteurs, pré-actionneurs ou bornes se fait au moyen d'un câble destiné à permettre la transition directe en fil à fil des entrées/sorties du module.
| AVERTISSEMENT | |
|---|---|
FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT Utilisez exclusivement les connecteurs spécifiques
à chaque module. Le branchement d'un connecteur inapproprié
peut provoquer un comportement inattendu de l'application. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. | |
Description du câble BMX FTW ••5
Les câbles BMX FTW ••5 constituent un ensemble de cordons pré-assemblés, composé des éléments suivants :
à l'une des extrémités, un bornier BMX FTB 4020 40 broches surmoulé (bornier à ressort sans plaquage or) duquel sort 1 gaine comportant 40 fils,
à l'autre extrémité, des extrémités libres identifiées par des couleurs.
| AVERTISSEMENT | |
|---|---|
FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT N'utilisez pas le câble BMX FTW
••5 avec un module renforcé. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. | |

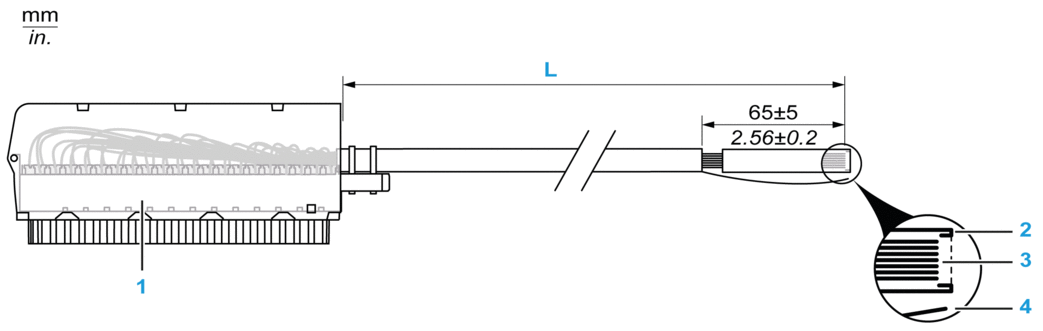

La figure ci-dessous illustre les câbles BMX FTW •05 :
1 Bornier BMX FTB 4020
2 Pre-dénudage de la gaine extérieure
3 Fils non retirés
4 Brin en nylon permettant de retirer facilement la gaine
L Longueur variable selon la référence.
Les câbles de raccordement sont disponibles en 2 longueurs différentes :
3 m (9,84 pi) : BMX FTW 305
5 m (16,40 pi) : BMX FTW 505
Raccordement des câbles BMX FTW ••5

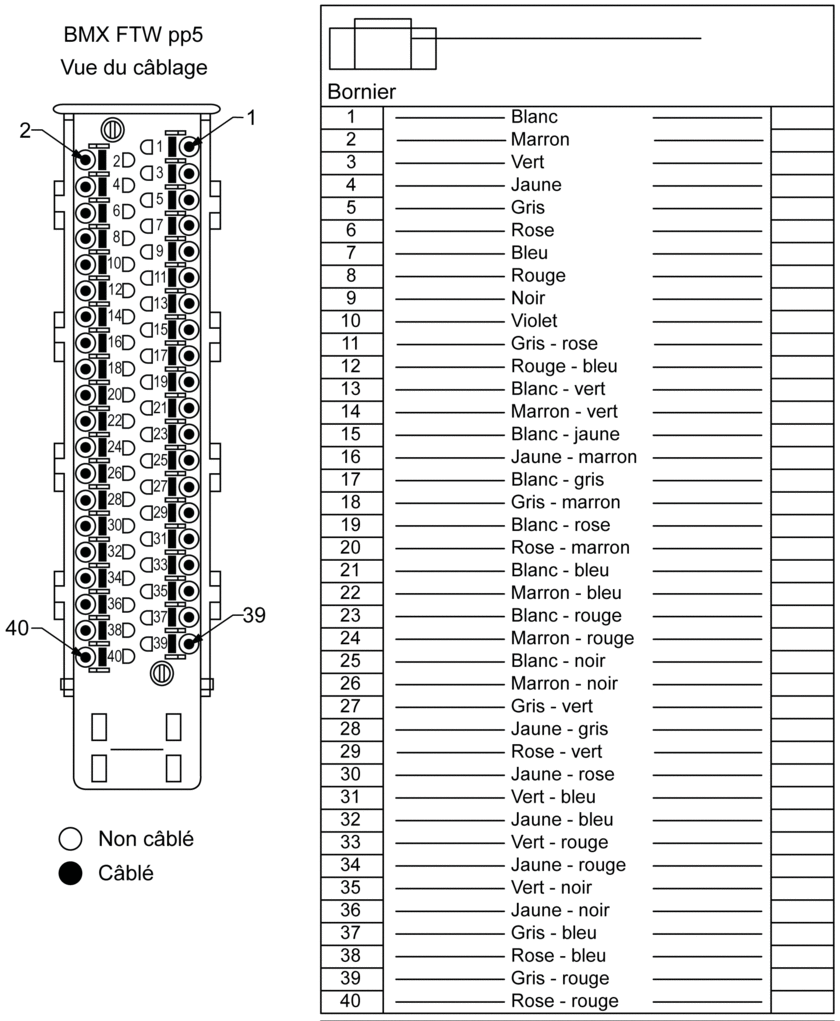

Le schéma suivant indique les connexions et le code couleur conformément à DIN47100 :
Caractéristiques des câbles BMX FTW ••5
Le tableau suivant présente les caractéristiques générales :
Caractéristiques |
Valeurs |
|
|---|---|---|
Câble |
Matériau de la gaine |
PVC |
Classification LSZH |
Non |
|
Type d'application |
Tension maximum |
300 Veff |
Description des conducteurs |
Nombre de conducteurs |
40 |
Calibre |
0,34 mm2 (22 AWG) |
|
Matériau |
Cuivre étamé |
|
Courant maximum |
2 A au-dessous de 30 °C (86 °F) 0,8 A au-dessous de 70 °C (158 °F) |
|
Electricité |
Rigidité diélectrique |
2500 V pendant 1 min. |
Environnement |
Température de fonctionnement |
-25 à 70 °C (-13 à 158 °F) |
Normes applicables |
DIN47100 |
|
Installation des câbles BMX FTW ••5
| DANGER | |
|---|---|
RISQUE D'ELECTROCUTION Mettez hors tension le capteur et le préactionneur
avant de connecter ou déconnecter le bornier. Le non-respect de ces instructions provoquera la mort ou des blessures graves. | |
Le schéma ci-après représente le câble pré-assemblé connecté au module :
Pour plus d'informations, consultez la rubrique Installation d'un bornier 40 broches sur un module.
