Présentation

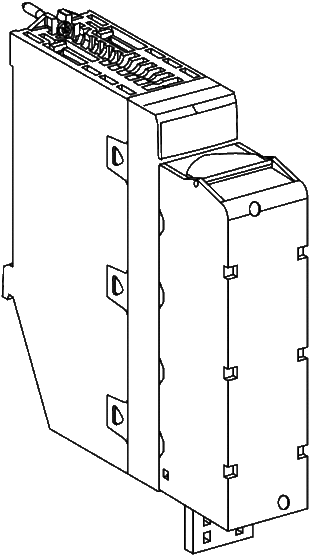

Le module BMX DAO 1615 est équipé d’un bornier 40 broches débrochable permettant le raccordement de 16 voies de sortie isolées triac.

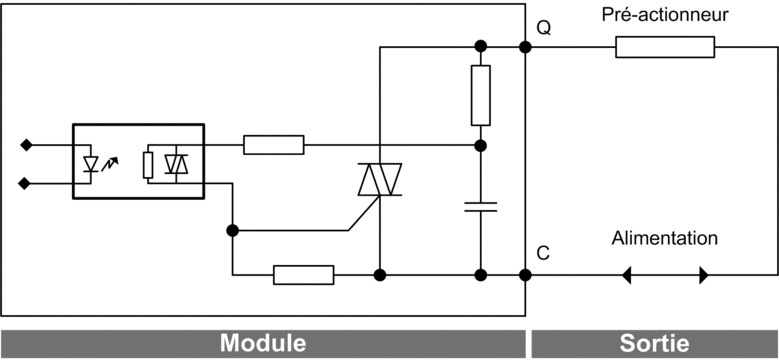

Schéma de principe d'une sortie
L'illustration ci-dessous représente le schéma de principe d'une sortie isolée triac en courant alternatif :

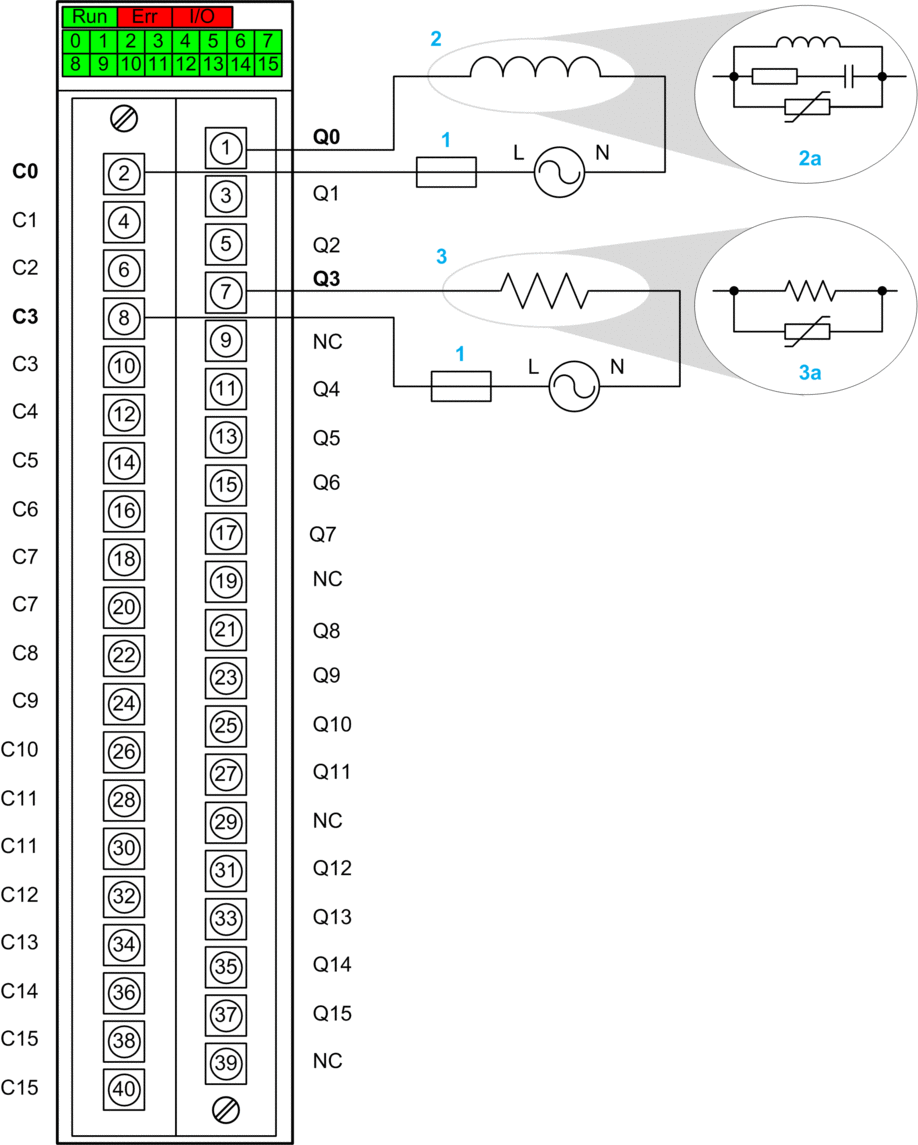

Raccordement du module
| DANGER | |
|---|---|
RISQUE D'ELECTROCUTION, D'EXPLOSION OU D'ARC ELECTRIQUE Mettez le capteur et le pré-actionneur hors tension
avant de connecter ou de déconnecter le module. Le non-respect de ces instructions provoquera la mort ou des blessures graves. | |
| ATTENTION | |
|---|---|
PERTE DE FONCTION DE SORTIE Installez un fusible de type et ampérage appropriés. Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels. | |
NC : Non connectée.
1 Fusible à action rapide 4 A.
2 Charge inductive.
3 Charge résistive.
2a et 3a Protection de sortie recommandée (voir remarque ci-dessous)
Pour la charge inductive, un filtre limitateur RC est recommandé en plus de la varistance. Les valeurs de résistance et de condensateur dépendent de l'appareil utilisé.
La capacité de chaque borne est un fil de 22 à 18 AWG (0,34. à 1 mm2). Pour plus de détails, reportez-vous à la section Capacité de câblage des borniers.
Règles d'utilisation des sorties
L'utilisation des sorties avec différentes phases dépend de la tension d'alimentation :
Dans la plage de 24 à 133 VCA, des sorties de voie adjacentes peuvent être utilisées.
Dans la plage de 133 à 240 VCA, les sorties de voie utilisées doivent être séparées par une sortie de voie inutilisée (par exemple Q1 et Q2 avec phase A, Q3 inutilisée et Q4 avec phase B).
| ATTENTION | |
|---|---|
DETERIORATION DES SORTIES DE MODULE
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels. | |
