Conditions de fonctionnement en altitude
Les caractéristiques énoncées dans le tableau ci-dessous s'appliquent aux modules BMX DAO 1615 et BMX DAO 1615H utilisés à des altitudes pouvant aller jusqu'à 2 000 m (6 560 pieds). Lorsque les modules fonctionnent à plus de 2 000 m (6 560 pieds), une réduction des caractéristiques s'applique.
Pour plus d'informations, reportez-vous au chapitre Conditions de stockage et de fonctionnement.
Caractéristiques générales
| ATTENTION | |
|---|---|
RISQUE DE SURCHAUFFE La baisse des performances à température élevée
des modules d'E/S TOR doit être prise en compte au moment de
l'installation afin d'éviter toute surchauffe et/ou détérioration
de l'équipement. Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels. | |
Le tableau ci-après présente les caractéristiques générales des modules BMX DAO 1615 et BMX DAO 1615H :
Type de module |
Sortie Triac isolée 16 voies 24 à 240 V ca |
||
Température de fonctionnement |
BMX DAO 1615 |
0 à 60 ºC (32 à 140 ºF) |
|
BMX DAO 1615H |
-25 à 70 ºC (-13 à 158 ºF) |
||
Baisse des performances à température élevée |

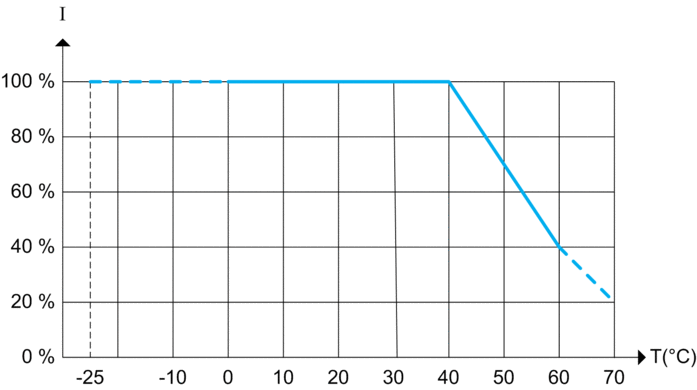

Appliquez la courbe suivante de courant de sortie total du module (en %) par rapport à la température ambiante (en °C) :  NOTE : Les courbes s'appliquent au BMX DAO 1615 dans la plage de températures 0...60 °C (32...140 °F)
et au BMX DAO 1615H dans la plage de températures -25...70
°C (-13...158 °F).
|
||
Valeurs nominales |
Tension |
24 à 240 V ca |
|
Courant |
3 A par voie. |
||
Plage de fonctionnement |
Tension |
20...264 VCA |
|
Fréquence |
47...63 Hz |
||
Tension minimum et maximum |
Chute de tension à l'état 1 |
≤ 1,55 VCA |
|
Tension d'entrée maximum |
300 VCA pendant 10 s 400 VCA pendant un cycle |
||
Courant minimum et maximum |
Courant de charge (minimum) |
5 mA minimum. |
|
Courant / 4 voies contiguës |
4 A maximum en continu pour la somme des 4 voies. |
||
Courant / module |
10 A maximum en continu. |
||
Courant d'appel maximum (eff) |
30 A par voie pendant 1 cycle. 20 A par voie pendant 2 cycles. 10 A par voie pendant 3 cycles. |
||
Courant de fuite à l'état 0 |
≤ 2,5 mA à 240 VCA ≤ 2 mA à 115 VCA ≤ 1 mA à 48 VCA ≤ 1 mA à 24 VCA |
||
Temps de réponse |
≤ 0,5 x (1/F) |
||
Protection intégrée |
Contre les surtensions inductives |
Aucune. Prévoir un circuit RC ou limiteur de surtension type ZNO en parallèle sur chaque pré-actuateur et approprié à la valeur de la tension. |
|
Contre les surcharges et courts-circuits |
Aucune. Prévoir un fusible à action rapide de 4 A sur chaque voie. |
||
Protection des sorties (interne) |
Suppression limitateur RC. |
||
Rigidité diélectrique |
Voie vers X-bus |
1780 VCA, 50/60 Hz durant 1 min. |
|
Voie à voie |
1500 VCA, 50/60 Hz durant 1 min. |
||
Résistance d'isolement |
Voie vers X-bus |
> 10 MΩ (sous 500 VCC) |
|
Voie à voie |
> 10 MΩ (sous 500 V cc) |
||
dV/dt appliqué |
400 V/μs |
||
Consommation de l'embase |
24 V |
Standard |
50 mA |
Maximum |
60 mA |
||
3,3 V |
Standard |
61 mA |
|
Maximum |
87 mA |
||
