Introduction
Le raccordement des modules à connecteur 40 broches à des capteurs, pré-actionneurs ou bornes se fait au moyen d'un câble destiné à permettre la transition aisée et directe en fil à fil des entrées/sorties du module.
| DANGER | |
|---|---|
RISQUE D'ÉLECTROCUTION, D'EXPLOSION OU ÉCLAIR
D'ARC ÉLECTRIQUE Coupez l'alimentation des capteurs et des pré-actionneurs
avant de raccorder ou de démonter des connecteurs 40 broches. Le non-respect de ces instructions provoquera la mort ou des blessures graves. | |

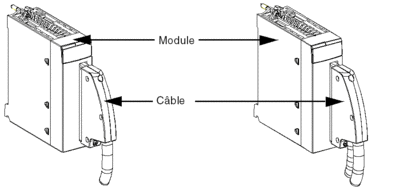

Le schéma ci-après représente le raccordement du cordon sur le module.
| AVERTISSEMENT | |
|---|---|
FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT Lors de l'installation, vérifiez que les connecteurs
sont identifiés par rapport aux modules correspondants, afin
d'éviter les erreurs de branchement. Le mauvais branchement d'un
connecteur sur un module pourrait provoquer un comportement inattendu
de l'équipement. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. | |

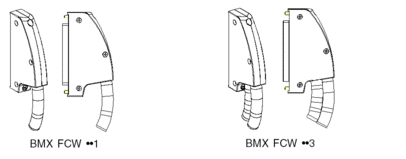

Câbles de raccordement BMX FCW •••
Ils sont constitués :
- à l'une des extrémités, d'un connecteur à 40 broches surmoulé duquel sortent 1 ou 2 gaines, comportant chacune 20 fils d'une section de 0,34 mm2 (AWG 22),
à l'autre extrémité, des extrémités libres à code couleur
Les cordons à 1 gaine de 20 fils prévus pour le raccordement d'un connecteur 40 broches aux capteurs ou pré-actionneurs sont proposés en 3 longueurs :
3 mètres : BMX FCW 301
5 mètres : BMX FCW 501
10 mètres : BMX FCW 1001

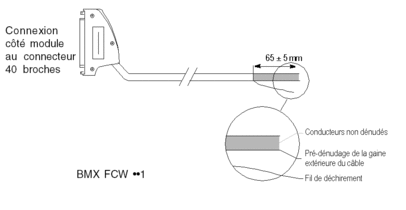

Le dessin ci-après représente les câbles BMX FCW ••1.
Les cordons à 2 gaines de 20 fils prévus pour le raccordement d'un connecteur 40 broches aux capteurs ou pré-actionneurs sont proposés en 3 longueurs :
3 mètres : BMX FCW 303
5 mètres : BMX FCW 503
10 mètres : BMX FCW 1003

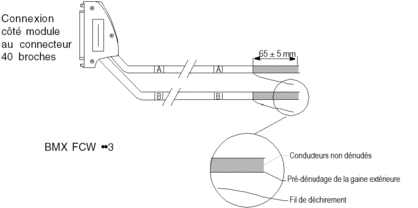

Le dessin ci-après représente les câbles BMX FCW ••3.
| AVERTISSEMENT | |
|---|---|
FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT Ne dépassez pas le couple de serrage maximum. Un
serrage excessif peut casser les fils et causer une connexion médiocre
ou intermittente. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. | |
Raccordement des câbles BMX FCW •••

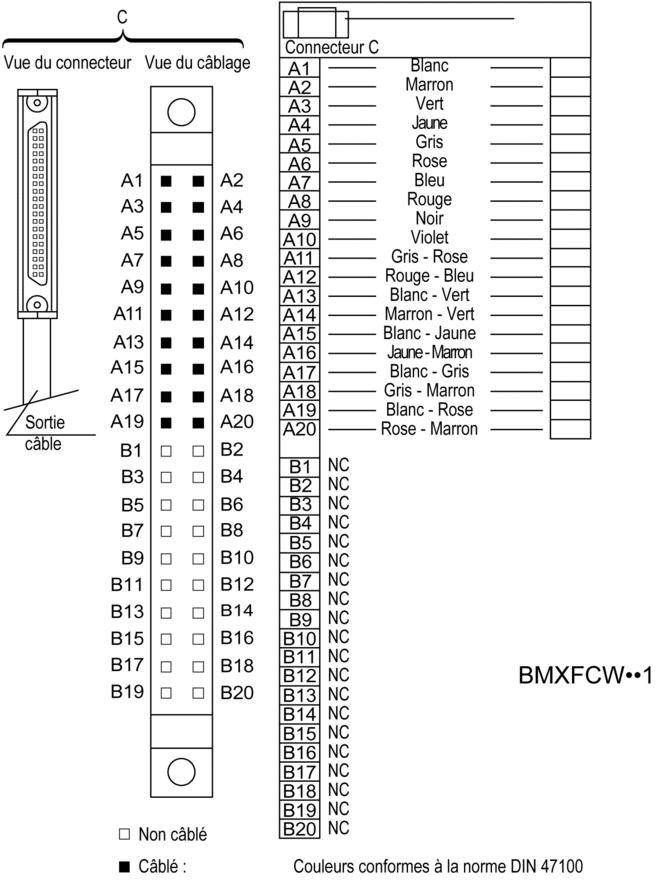

Le schéma ci-dessous illustre le raccordement des câbles BMX FCW ••1 :

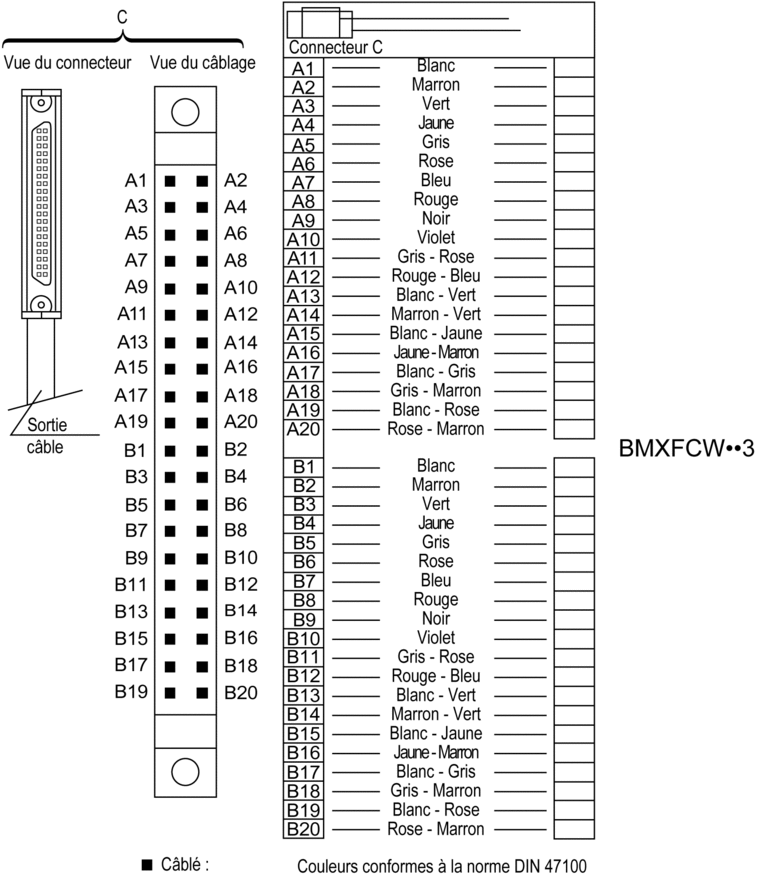

Le schéma ci-dessous illustre le raccordement des câbles BMX FCW ••3 :
Caractéristiques des câbles BMX FCW •••
Le tableau suivant présente les caractéristiques générales :
Caractéristiques |
Valeurs |
|
|---|---|---|
Câble |
Matériau de la gaine |
PVC |
Statut LSZH |
Non |
|
Description des conducteurs |
Nombre de conducteurs |
|
Calibre |
0,34 mm2 (22 AWG) |
|
Matériau |
Cuivre étamé |
|
Environnement |
Température de fonctionnement |
-25 à 70 °C (-13 à 158 °F) |
Normes applicables |
DIN47100 |
|
