Présentation
Les entrées/sorties TOR intègrent des protections qui leur permettent de bien résister aux conditions des environnements industriels. Les règles ci-après doivent néanmoins être respectées.
Alimentations externes pour capteurs et pré-actionneurs
Les alimentations externes pour capteurs et pré-actionneurs concernant les modules d'entrées/sorties TOR doivent être protégées contre les courts-circuits et les surcharges par des fusibles à fusion rapide.
Pour les modules d'entrées/sorties TOR à connecteur 40 broches, l'alimentation des capteurs/pré-actionneurs doit être reliée à chaque connecteur, sauf si les voies correspondantes ne sont pas utilisées et n'ont été affectées à aucune tâche.
| DANGER | |
|---|---|
DANGER DU A UNE MISE A LA TERRE INCORRECTE Installez l'alimentation 24 V selon les codes
applicables. Les bornes 0 V des alimentations 24 V doivent
être connectées à la masse métallique et à
la masse de sécurité le plus près possible de l'alimentation.
Cette contrainte est nécessaire pour la sécurité des
personnes au cas où une phase du secteur viendrait en contact
avec l'alimentation 24 V. Le non-respect de ces instructions provoquera la mort ou des blessures graves. | |
Entrées
Les conseils d'utilisation concernant les entrées des modules TOR sont fournis ci-après.
Pour les entrées 24 VCC et le couplage de ligne avec un réseau CA :
AVERTISSEMENT FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT- Evitez un couplage excessif entre câbles CA et câbles relayant des signaux destinés à des entrées CC.
- Suivez les règles de cheminement des câbles.

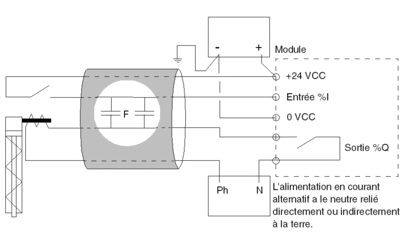

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.Le schéma de principe ci-dessous illustre ce cas (couplage excessif).
Lorsque le contact d'entrée est ouvert, le courant alternatif peut induire un courant dans l'entrée qui la fait passer à l'état 1.
Pour un couplage de ligne 240 VCA/50 Hz, les valeurs de capacité de ligne à ne pas dépasser sont données dans le tableau récapitulatif à la fin de cette section. Pour un couplage avec une tension différente, appliquez la formule suivante :
Entrées 24 à 240 VCA et couplage de ligne :
Lorsque la ligne commandant l'entrée est ouverte, le courant circule en fonction de la capacité de couplage du câble (voir schéma de principe ci-dessous).
Les valeurs des capacités de ligne à ne pas dépasser sont données dans le tableau récapitulatif ci-après.
Le tableau récapitulatif suivant présente les valeurs des capacités de ligne acceptables.
Module |
Capacité de couplage maximum |
|
|---|---|---|
Entrées 24 à 125 VCC |
||
BMX DDI 1602 BMX DDI 1603 BMX DDI 1604T BMX DDM 16022 BMX DDM 16025 |
45 nF (1) |
|
BMX DDI 3202K BMX DDI 6402K BMX DDM 3202 K |
25 nF (1) |
|
Entrées 24 à 140 VCA |
||
BMX DAI 0805 BMX DAI 1615 |
50 nF |
|
BMX DAI 1602 |
50 nF |
|
BMX DAI 1603 |
60 nF |
|
BMX DAI 0814 BMX DAI 1614 BMX DAI 1604 |
70 nF |
|
(1) Capacité de couplage maximum acceptable avec ligne 240 VCA / 50 Hz. Capacité de couplage maximum acceptable avec ligne 240 VCA / 50 Hz |
||
Exemple : un câble standard de 1 m de longueur a une capacité de couplage comprise entre 100 et 150 pF.
Sorties
Les conseils concernant les sorties des modules TOR sont les suivants :
| AVERTISSEMENT | |
|---|---|
FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT Utilisez des fils d'un diamètre suffisant pour
éviter les chutes de tension, les surchauffes et un comportement
inattendu de l'équipement. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. | |
Cheminement des câbles
| AVERTISSEMENT | |
|---|---|
FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT Observez les précautions ci-après concernant
le système de câblage. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. | |
Les précautions d'utilisation à observer concernant le système de câblage sont les suivantes :
A l'intérieur et à l'extérieur de l'équipement, les câbles des circuits (alimentations, contacteurs d'alimentation, etc.) doivent être séparés des câbles d'entrée (capteurs) et de sortie (pré-actionneurs), afin de limiter les couplages en courant alternatif
A l'extérieur de l'équipement, les câbles à destination des entrées/sorties doivent être placés dans des gaines distinctes de celles qui renferment des câbles véhiculant des énergies élevées. Placez-les dans des goulottes métalliques séparées, elles-mêmes reliées à la terre. Les chemins de ces divers câbles doivent être séparés d'au moins 100 mm.
