Comment raccorder des modules d'entrées/sorties TOR : raccordement de modules à connecteur à 40 broches aux interfaces TELEFAST

Présentation

Le raccordement des entrées/sorties des modules TOR à connecteur à 40 broches vers les interfaces de raccordement et d'adaptation à câblage rapide TELEFAST se fait au moyen de cordons spécifiques pour connecteur à 40 broches vers HE10.

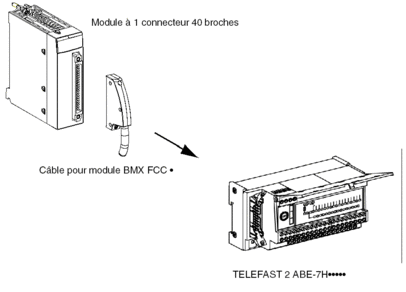

Illustration

Câbles de connexion BMX FCC •••

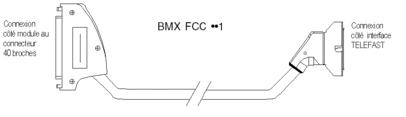

Les cordons prévus pour le raccordement d'un connecteur à 40 broches à 1xHE10 sont proposés en 6 longueurs :

0,5 mètre, 20 fils : BMX FCC 051
1 mètre, 20 fils : BMX FCC 101
2 mètres, 20 fils : BMX FCC 201
3 mètres, 20 fils : BMX FCC 301
5 mètres, 20 fils : BMX FCC 501
10 mètres, 20 fils : BMX FCC 1001

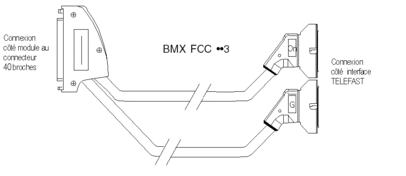

Les cordons prévus pour le raccordement d'un connecteur à 40 broches à 2xHE10 sont proposés en 6 longueurs :

0,5 mètre, 20 fils : BMX FCC 053
1 mètre, 20 fils : BMX FCC 103
2 mètres, 20 fils : BMX FCC 203
3 mètres, 20 fils : BMX FCC 303
5 mètres, 20 fils : BMX FCC 503
10 mètres, 20 fils : BMX FCC 1003

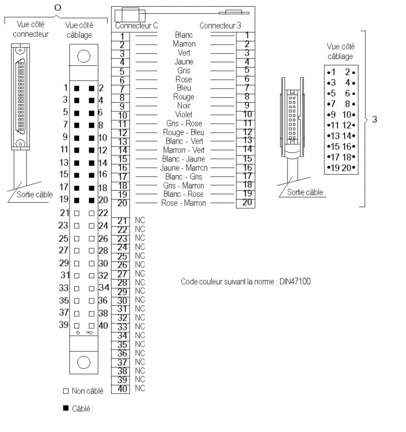

Raccordement des câbles BMX FCC •••

NOTE : le couple de serrage maximum pour les vis de connexion du câble BMX FCW ••• est de 0,5 N•m (0,37 lb-ft).

AVERTISSEMENT

FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT

Ne dépassez pas le couple de serrage maximum. Un serrage excessif peut casser les fils et causer une connexion médiocre ou intermittente.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

Caractéristiques des câbles BMX FCC •••

Le tableau suivant présente les caractéristiques générales :

Caractéristiques		Valeurs
Câble	Matériau de la gaine	PVC
Câble	Statut LSZH	Non
Description des conducteurs	Nombre de conducteurs	20 pour BMX FCC ••1 40 pour BMX FCC ••3
	Calibre	0,34 mm² (22 AWG)
	Matériau	Cuivre étamé
Environnement	Température de fonctionnement	-25 à 70 °C (-13 à 158 °F)
Normes applicables		DIN47100
