Présentation

Les alimentations pour capteurs et pré-actionneurs associés aux modules d'entrées/sorties TOR nécessitent certaines précautions d'utilisation.

Alimentations externes à courant continu

Alimentations par batterie nickel-cadmium

Ce type d'alimentation peut être utilisé pour alimenter les capteurs et pré-actionneurs ainsi que les entrées/sorties associées qui admettent en fonctionnement normal une tension maximale de 30 VCC.

Pendant le chargement, ce type de batterie peut atteindre, pendant une durée d'une heure, une tension de 34 VCC. De ce fait, l'ensemble des modules d'entrées/sorties fonctionnant en 24 VCC admettent cette tension de 34 VCC, avec une limite d'une heure par 24 heures. Ce type de fonctionnement entraîne les restrictions suivantes :

  • A 34 VCC, le courant maximum supporté par les sorties ne doit en aucun cas dépasser celui défini pour une tension de 30 VCC.

  • Un déclassement en température qui entraîne les restrictions suivantes :

    • 80 % des entrées/sorties entre 1 et 30 °C

    • 50 % des entrées/sorties entre 1 et 60 °C

Alimentations externes à courant alternatif

Les modules BMXDAI••••, BMXDAO••••, BMXDRA•••• et BMXDRC•••• sont tous conçus pour être utilisés dans les zones A et B définies par la norme d'automate IEC 61131-2 et la norme CEM générique IEC 61000-6-2 sans aucune protection contre les surtensions.

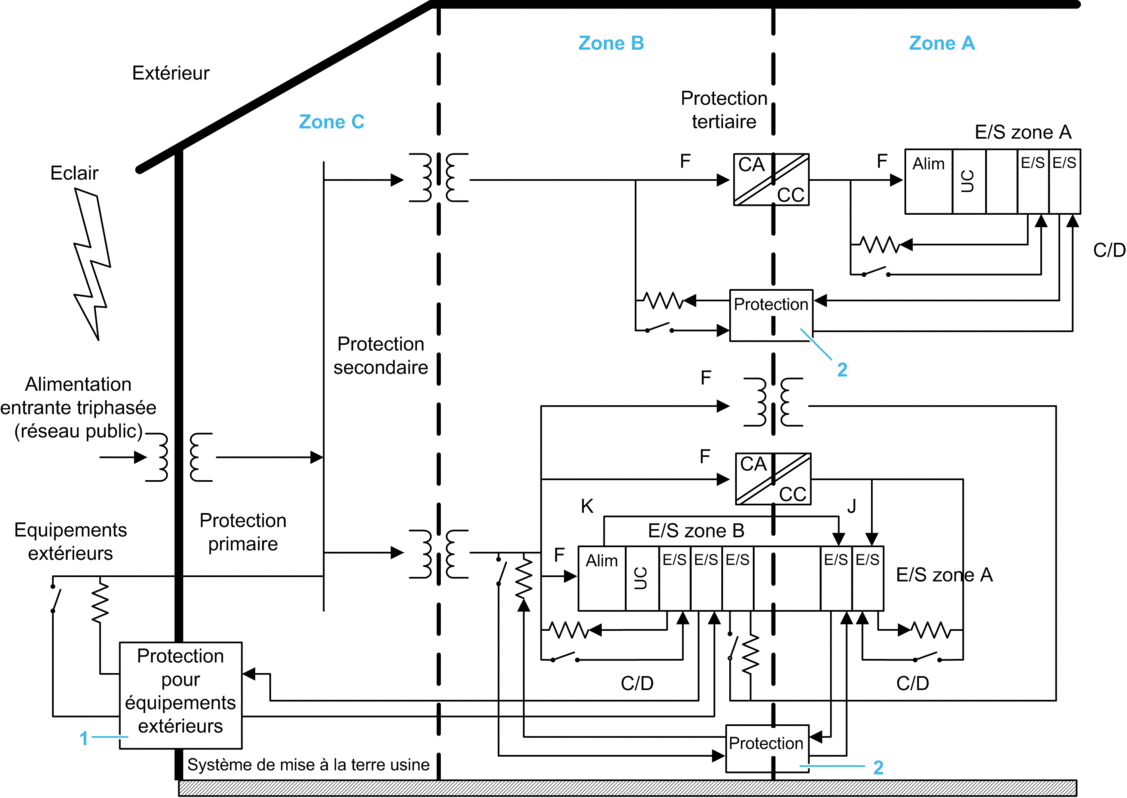

L'illustration suivante présente les zones définies dans la norme d'automate IEC 61131-2 :

Zone A Distribution locale d'électricité

Zone B Distribution dédiée d'électricité

Zone C Alimentation secteur industrielle

1 Le réseau de protection doit permettre d’abaisser les niveaux de sévérité des sites extérieurs à la zone B.

2 Le réseau de protection doit permettre d’abaisser les niveaux de sévérité de la zone A à la zone B.

Il est également adapté pour une installation dans une station ou sous-station électrique conformément à la norme générique IEC 61000-6-5 pour des interfaces de type 1 et 2 sans protection particulière contre les surtensions.

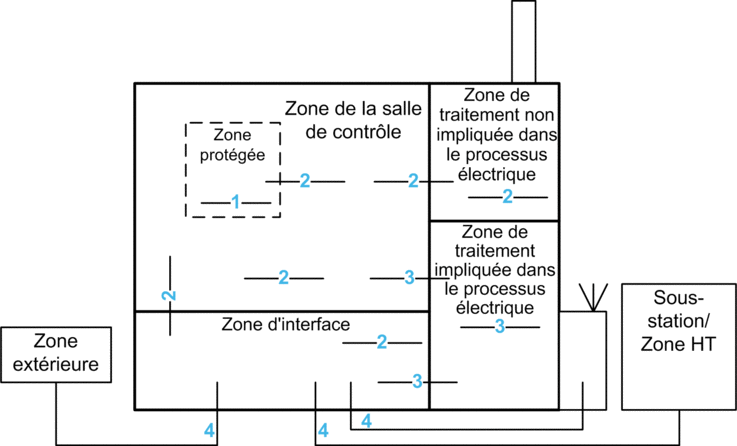

L'illustration suivante présente les types d'interface définis dans la norme générique IEC 61000-6-5 :

1 Zone protégée en intérieur

2 Interface et/ou salle de contrôle et/ou zone de traitement intérieure non impliquée dans le processus électrique

3 A l'intérieur de ou provenant de la zone de traitement impliquée dans le processus électrique

4 Raccordements depuis l'extérieur (zone HT et télécommunications externes)

Protection contre les surtensions de lignes CA pour les environnements exigeants

La conception de ces modules les rend aptes à garantir l'immunité contre les surtensions de 2 kV de ligne à la terre et 1 kV de ligne à ligne et ne nécessite pas de protection externe sur les lignes CA.

S'il est prévu d'installer l'automate et ses E/S CA dans une zone C IEC 61131-2 ou une interface de type 3 ou 4 IEC 61000-6-5 : seule une protection primaire est assurée et, compte tenu du risque de couplage d'interférence grave, il incombe à l'intégrateur du système ou au client de prendre les mesures de protection appropriées.

Il est possible d'installer l'automate et le module d'E/S dans un tel environnement à condition de prévoir des dispositifs d'atténuation.

Toutes les exigences d'installation sont décrites en détail dans le chapitre J traitant de la protection contre les surtensions du guide d'installation Schneider Electric. Ce document peut être téléchargé depuis le site www.se.com.

L'ajout d'un dispositif de protection contre les surtensions (SPD) de type 2 et de classe II, par exemple d'un parafoudre modulaire iQuick PRD20r de niveau de protection en tension (Up) inférieur ou égal à 1,5 kV, permet de résister à des surtensions de 4 kV (ligne à terre) et de 2 kV (ligne à ligne).
