Création du programme pour la gestion du module de comptage

Présentation

Deux sections sont déclarées dans la tâche MAST :

La section Labelling_Program (voir Création du programme d'étiquetage en langage ST), développée en langage ST, initie et utilise les fonctions du mode compteur modulo (boucle) et les objets d'E/S.
La section Application (voir Création d'un programme en langage LD pour l'exécution de l'application), développée en langage LD, démarre le comptage et sert à l'animation de l'écran d'exploitation.

Diagramme de processus

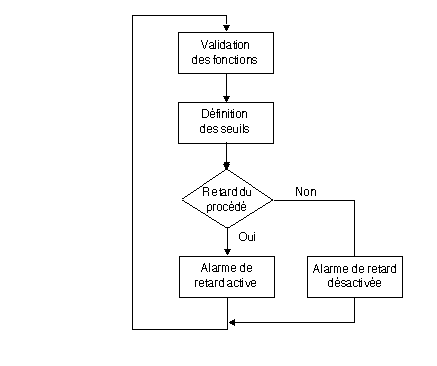

L'écran ci-dessous illustre le diagramme de processus :

Description de la section Labelling_Program

Le tableau ci-dessous décrit les différentes étapes du diagramme de processus :

Etape	Description
Validation des fonctions	Valide les fonctions du mode modulo utilisées dans l'application.
Définition des seuils	Définit les valeurs des seuils en fonction des sorties réflexes.
Retard du procédé	Teste si la valeur de capture est supérieure au paramètre de retard.
Alarme de retard active	Si le résultat du test de retard du procédé est Oui, l'alarme est activée.
Alarme de retard désactivée	Si le résultat du test de retard du procédé est Non, l'alarme est désactivée.
