Déclaration des variables

Présentation

Toutes les variables utilisées dans les différentes sections du programme doivent être déclarées.

Les variables non déclarées ne peuvent pas être utilisées dans le programme.

NOTE : Pour plus d'informations, reportez-vous au chapitre Editeur de données.

Procédure de déclaration des variables

Le tableau ci-dessous présente la procédure de déclaration des variables d'application :

Etape	Action
1	Dans le Navigateur de projet \ Variables et instances FB, double-cliquez sur Variables élémentaires.
2	Dans la fenêtre Editeur de données, cochez la case dans la colonne Nom puis entrez le nom de votre première variable.
3	Sélectionnez à présent un type de variable.
4	Une fois que vous avez déclaré toutes vos variables, vous pouvez fermer la fenêtre.

Variables utilisées pour l'application

Le tableau ci-dessous présente le détail des variables utilisées dans l'application :

Variable	Type	Définition
Run	EBOOL	Requête de démarrage du procédé d'étiquetage.
Stop	EBOOL	Arrêt du procédé d'étiquetage.
Last_Box_late	BOOL	Procédé en retard.
Nb_Box	DINT	Nombre de cartons étiquetés.
Position_0	BOOL	Carton au début du transporteur.
Position_1	BOOL	Carton avec la première étiquette.
Position_2	BOOL	Carton avec les deux étiquettes.
First_Labelling_Point	DINT	Valeur du seuil inférieur.
Second_Labelling_Point	DINT	Valeur du seuil supérieur.
Deflection_Parameter	DINT	Valeur de déclenchement de l'alarme de retard.
Waiting_First_Part	BOOL	Attente du premier carton.
Waiting_Other_Parts	BOOL	Passage du premier carton terminé.

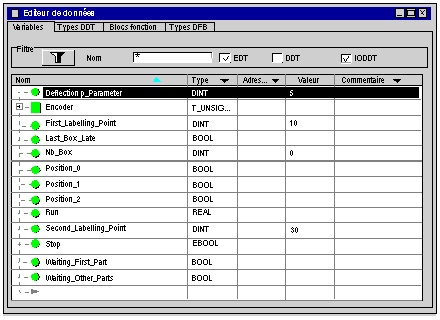

L'écran ci-dessous présente les variables d'application créées à l'aide de l'éditeur de données :

NOTE : Cliquez sur

devant la variable dérivée Codeur pour développer la liste des objets d'E/S.
