Création d'un programme en langage LD pour l'exécution de l'application

Présentation

Cette section démarre le comptage et sert à l'animation de l'écran d'exploitation.

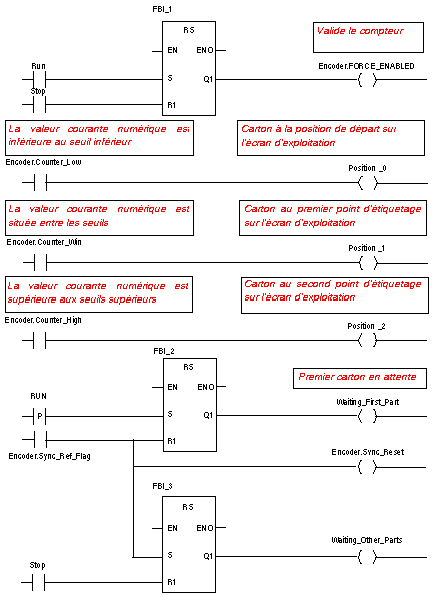

Illustration de la section Application

La section ci-dessous fait partie de la tâche MAST :

Description de la section Application

La première ligne est utilisée pour commander le compteur.
Les trois dernières lignes servent à simuler les différentes positions des cartons sur le transporteur.
La dernière partie permet de contrôler les variables qui valident la fonction (voir Illustration de la section Labelling_Program
Lorsque la variable Run passe à ‘1’, Waiting_First_Part est défini sur ‘1’.
Un signal de capteur déclenche l'indicateur Sync_ref_flag qui réinitialise Waiting_first_part à '0' et définit Waiting_other_parts sur '1'.

Procédure de création d'une section LD

Le tableau ci-dessous décrit la création d’une partie de la section Application :

Etape	Action
1	Dans le Navigateur de projet\Programme\Tâches, double-cliquez sur MAST.
2	Faîtes un clic droit sur Section, puis choisissez Nouvelle section. Nommez cette section Application, puis sélectionnez le langage de type LD. La fenêtre Modifier s’ouvre.
3	Pour créer le contact Encoder.Sync_Ref_Flag, cliquez sur , puis placez-le dans l'éditeur. Double-cliquez sur ce contact, puis sur . La fenêtre Sélection d'instance s'affiche. Cochez la case Dans structure , puis cliquez sur devant la variable Codeur et sélectionnez Sync_Ref_Flag dans la liste. Validez par OK.
4	Pour utiliser le bloc RS, vous devez d'abord l'instancier. Faites un clic droit dans l’éditeur, puis cliquez sur Sélection de données et sur . Cliquez sur l'onglet Fonction et types de bloc fonction. Cliquez sur Bibliothèques, sélectionnez le bloc RS dans la liste et cliquez sur OK pour valider, puis positionnez votre bloc. Pour relier le contact Encoder.Sync_Ref_Flag à l'entrée S du bloc RS, alignez horizontalement le contact et l'entrée, cliquez sur , puis positionnez la liaison entre le contact et l'entrée.

NOTE : Pour plus d'informations sur la création d'une section LD, reportez-vous au chapitre Editeur LD.
