Configuration du module de comptage
Traduction de la notice originale
A propos de nous
Présentation
Le développement d'une application de comptage implique de choisir le module et la configuration appropriés.
Sélection du module
Le tableau ci-dessous présente la procédure à suivre pour sélectionner le module d'entrée de comptage :
Etape
Action
1
Dans le Navigateur du projet, double-cliquez sur Configuration, puis sur 0:Bus X et sur 0:BMX XBP ••• (0 correspond au numéro de rack).
2

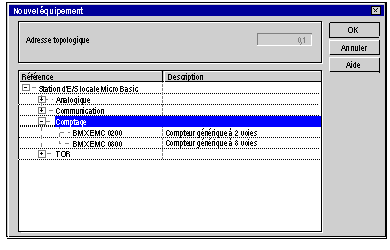

Dans la fenêtre Bus X, sélectionnez un emplacement (par exemple, emplacement 1) et double-cliquez dessus.
3
Sélectionnez le module d'entrée de comptage BMX HEC 0200.
4
Cliquez sur OK pour valider.
Configuration du module de comptage
Le tableau ci-dessous présente la procédure à suivre pour sélectionner la fonction de comptage et configurer les sorties réflexes du module :
Etape
Action
1

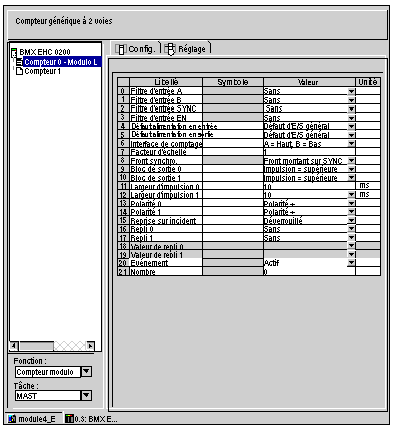

Dans la fenêtre Bus X, double-cliquez sur le module d'entrée de comptage BMX EHC 0200.
2
Sélectionnez une voie (par exemple, compteur 0) et cliquez dessus.
3
Sélectionnez la fonction du module Mode compteur modulo (boucle).
4
Dans l'onglet Config, configurez la sortie réflexe Bloc de sortie 0 avec une impulsion lorsque le comptage est supérieur au seuil inférieur (Impulsion = supérieure à seuil inf.) et la sortie réflexe Bloc de sortie 1 avec une impulsion lorsque le comptage est supérieur au seuil supérieur (Impulsion = supérieure à seuil sup.). Cliquez ensuite sur la valeur Evénement et choisissez Valider.
5
Cliquez sur l'onglet Réglage et saisissez la valeur du modulo (par exemple, 50).
Déclaration des objets d'E/S
Le tableau ci-dessous présente la procédure à suivre pour déclarer les variables dérivées E/S :
Etape
Action
1

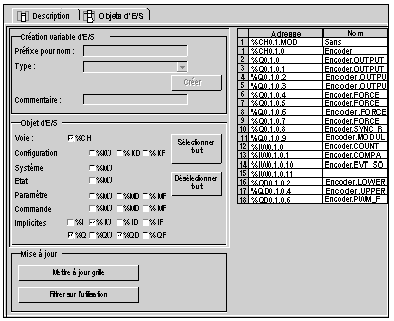

Dans la fenêtre BMX EHC 0200, cliquez sur le module BMX EHC 0200, puis sur l'onglet Objets d'E/S.
2
Cliquez sur l'adresse de préfixe %CH de l'objet d'E/S, puis sur le bouton Mettre à jour grille pour afficher l'adresse de la voie dans la grille Objet d'E/S.
3
Cliquez sur la ligne %CH0.1.0 et saisissez un nom de voie dans la zone Préfixe pour nom.
4
Cliquez ensuite sur différentes adresses de préfixe d'objets d'E/S implicites, puis sur le bouton Mettre à jour grille pour afficher les noms et les adresses des objets d'E/S implicites.
