Les exemples ci-après concernent :
Principes de l'adressage Modbus
La syntaxe d'adressage Modbus est ADDM ('r.m.c.nœud'). Signification du paramètre chaîne :
-
r : adresse du rack. L'adresse du rack du processeur est toujours 0.
-
m : adresse du module. Le numéro d'emplacement du processeur Modicon M340 dans le rack est toujours 0.
-
c : adresse de la voie. Le port série du processeur Modicon M340 est toujours la voie 0.
-
nœud : numéro de l'esclave destinataire de la requête. La plage des numéros d'esclave configurés se situe entre 1 et 247.
NOTE : Dans une configuration Modbus esclave, l'adresse supplémentaire 248 est utilisée pour une communication série point à point.
Liaison série faisant appel au protocole Modbus

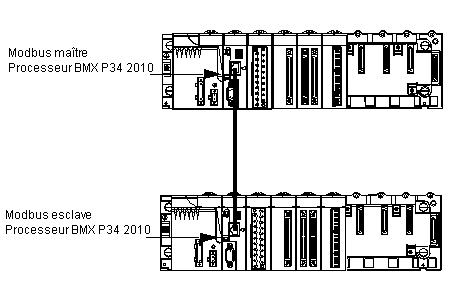

Le schéma ci-après présente deux processeurs Modicon M340 connectés via une liaison série et faisant appel au protocole Modbus :
Les paramètres d'adressage du processeur esclave numéro 8 sont ADDM('0.0.0.8').
Principes de l'adressage en mode caractère
La syntaxe de l'adressage en mode caractère est ADDM ('r.m.c') ou ADDM ('r.m.c.SYS') (SYS n’est pas obligatoire). Signification du paramètre chaîne :
-
r : adresse du rack de l'équipement connecté.
-
m : adresse du module de l'équipement connecté.
-
c : adresse de la voie de l'équipement connecté.
-
SYS : mot clé utilisé pour indiquer le système du serveur de la station. SYS peut être ignoré.
Liaison série faisant appel au protocole Mode caractère

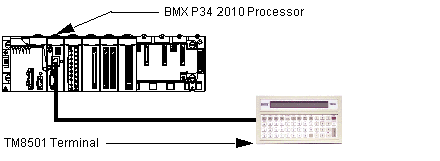

Le schéma ci-après présente un processeur Modicon M340 relié à un terminal de saisie/d'affichage de données TM8501 :
Les paramètres d'adressage du terminal TM8501 sont ADDM('0.0.0') ou ADDM('0.0.0.SYS').
