Ecran de configuration d'une liaison Profibus DP
(Traduction du document original anglais)
A propos de nous
Présentation
L’écran de configuration est composé de différentes zones et permet de définir les caractéristiques nécessaires pour une liaison Profibus DP.
Illustration

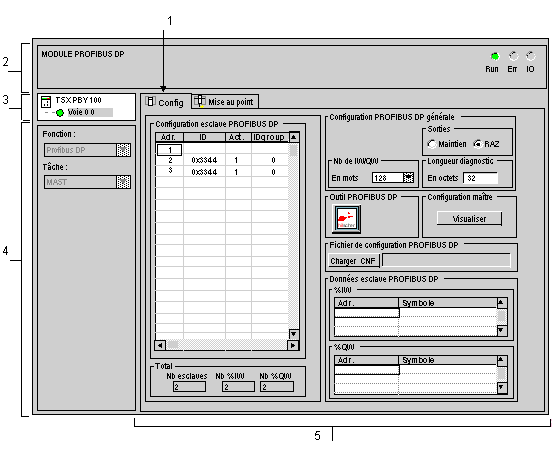

La figure ci-dessous représente un écran de configuration.
Description
Le tableau suivant présente les différents éléments de l’écran de configuration et leurs fonctions.
Repère
Elément
Fonction
1
Onglets
L’onglet en avant plan indique le mode en cours (Configuration pour cet exemple). Chaque mode peut être sélectionné par l’onglet correspondant. Les modes disponibles sont :
  • Configuration,
  • Mise au point, accessible seulement en mode connecté,
2
Zone Module
Rappelle l’intitulé abrégé du module et l’état du module en connecté par des voyants.
3
Zone Voie
Permet :
  • en cliquant sur la référence de l'équipement d'afficher les onglets :
    • Description, qui donne les caractéristiques de l'équipement ;
    • Objets d'E/S, qui permet de présymboliser les objets d'entrée/de sortie
    • Défaut, qui donne accès aux défauts de l'équipement (en mode connecté).
  • de choisir la voie,
  • d'afficher le Symbole, nom de la voie défini par l'utilisateur (au travers de l'éditeur de variables).
4
Zone Paramètres généraux
Permet de choisir les paramètres généraux associés à la voie :
  • Fonction : la fonction Profibus DP est figée (estompé).
  • Tâche : définit la tâche MAST ou FAST dans laquelle seront échangés les objets à échange implicite de la voie.
5
Zone de configuration
Permet de configurer les paramètres de configuration de la voie. Certains choix peuvent être figés et apparaissent en estompé.
Elle est décomposée en cinq zones :
  • le lancement du logiciel SyCon et la sélection du fichier de configuration,
  • l’accès à la "Visualisation" des paramètres du maître et du bus Profibus DP,
