Pour configurer la voie de communication vous devez renseigner les paramètres de la zone Paramètres généraux dédiés au projet :

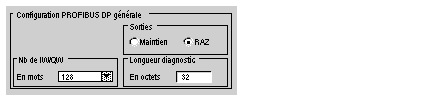

La zone se présente comme ci-dessous :
-
Le champ Nombre IW/QW permet de sélectionner le nombre de mots utilisés pour les entrées/sorties : 32, 64, 128 ou 242.
-
Le champ Sorties permet de sélectionner le mode de repli des sorties :
-
Le champ Longueur diagnostic permet de sélectionner la longueur en octets des diagnostics de 6 à 244 octets (par défaut 32). La taille configurée devra être suffisante pour contenir le plus important diagnostic du bus. Dans le cas d’une taille insuffisante, l’esclave concerné ne sera pas actif sur le bus car son diagnostic sera invalide.
NOTE : Pour optimiser les performances, choisir un nombre de mots d’entrées/sorties et d’octets de diagnostics minimum mais compatible avec la configuration réelle du bus.
