Configuration générale du module
(Traduction du document original anglais)
A propos de nous
Présentation
La configuration du module se décompose en deux parties :
Comment configurer les paramètres généraux
La marche à suivre suivante permet de configurer les paramètres généraux.
Etape
Action
1
Sélectionnez le type de tâche qui pilotera le bus.
2
Sélectionnez le nombre de mots utilisés pour les entrées/sorties.
3
Sélectionnez le comportement des services PMS sur un stop application.
4
Sélectionnez le comportement des sorties sur un stop application.
Comment configurer le module PBY
La marche à suivre suivante permet de configurer le module TSX PBY 100 avec SyCon-PB.
Etape
Action
1
Appuyez sur le bouton Hilscher.
Résultat : le logiciel SyCon-PB est lancé.
2
Sous SyCon-PB, configurez :
  • la topologie du bus,
  • l’allocation en mémoire : adressage de chaque module image dans les registres %IW et %QW,
  • les définitions de groupe,
  • les fonctions spéciales.
3
Exportez cette configuration dans le fichier texte *.CNF.
4
Cliquez sur le bouton Charger CNF.

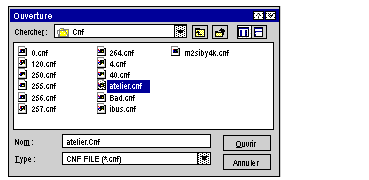

Résultat : la fenêtre suivante s'affiche :
5
Recherchez et sélectionnez le fichier texte *.CNF qui décrit la configuration utilisée.
6
Validez votre sélection par le bouton Ouvrir.
Le fichier est rejeté si :
  • le format du fichier est incorrect,
  • il existe plus de 125 équipements.
7
Validez la configuration.
