Présentation

Sur une station avec l'adresse 1 sur le réseau Fipway 20, nous voulons lire une chaîne de caractères envoyée par un terminal vidéo (écran et clavier) connecté au port TER de l'automate d'adresse réseau 20, station 5.

Cette chaîne de caractères est stockée dans la variable Str_1, la table de gestion de la fonction de communication étant %MW110:4.

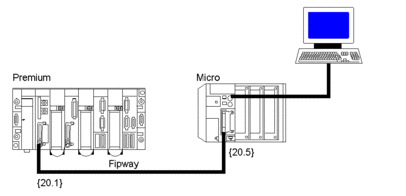

Figure

Les deux stations sont connectées via un réseau Fipway.

Programmation

Programmation en ST :

IF RE(%I0.3.6) AND NOT %MW110.0 THEN
   INPUT_CHAR(ADDR('{20.5}0.0.SYS'), 1, 0, %MW110:4, Str_1);
END_IF;

Paramètres de la requête :

Paramètres

Description

ADDR(‘{20.5}0.0.0.SYS’)

  • {20.5} : réseau 20, station 5

  • 0 : rack

  • 0 : module

  • 0 : voie 0

  • SYS : adresse système (port terminal)

1

Réinitialisation

0

Lecture de la totalité de la chaîne de caractères

%MW110:4

Table de gestion

Str_1

Variable de type STRING devant recevoir le message
