Présentation

Pour cette fonction de communication, vous pouvez avoir recours à l'écran de saisie assistée. Notez que cet écran n'est pas disponible pour les Modicon M340.

NOTE : les symboles de variable sont acceptés dans les différents champs de l'écran.

Figure

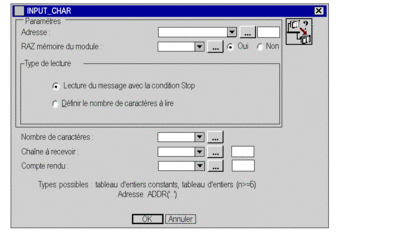

La capture suivante est un exemple d'écran de saisie assistée de la fonction :

Adresse

Pour les automates Premium, les types d'objets possibles sont les suivants :

  • ADDR(STRING)

  • ARRAY [0..5] OF INT

NOTE : Si vous saisissez une valeur directement dans le champ, le bouton de saisie assistée d'adresse est grisé.

RAZ mémoire du module

Choix possible de type INT :

  • Oui

  • Non

NOTE : La sélection du bouton Oui ou Non affiche immédiatement la valeur 1 ou 0.

Type de lecture

Les deux boutons radio permettent de sélectionner le mode de fonctionnement. La sélection doit être effectuée en fonction de la configuration de la voie utilisée.

Nombre de caractères

Vous pouvez entrer un entier, sous forme de variable ou de valeur immédiate.

Chaîne à recevoir

La zone de réception est une variable de type STRING. La taille de cette variable dépend du nombre de caractères à recevoir. La variable doit être déclarée avant d'être utilisée dans cet écran.

Compte rendu

Le compte rendu est un tableau de 4 entiers.

NOTE : Veillez à ne pas utiliser plusieurs zones de mémoire identiques pour les tables de comptes rendus, car la fonction de lecture de variables risque de ne pas fonctionner.
