Présentation

Nous voulons lire une chaîne de caractères envoyée par un terminal de saisie/d'affichage de données compact raccordé au port série d'un processeur Modicon M340.

Cette chaîne de caractères est stockée dans la variable Str, la table de gestion de la fonction de communication étant gestion.

Figure

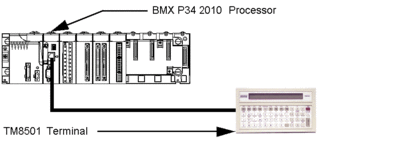

Un automate Modicon M340 est relié à un terminal de saisie/d'affichage de données TM8501 :

Programmation

Programmation en ST :

IF (%M15) THEN
   INPUT_CHAR(ADDM('0.0.0'), 1, 0, gestion, Str);
END_IF;

Paramètres de la requête :

Paramètres

Description

ADDM('0.0.0')

  • 0 : rack

  • 0 : module

  • 0 : voie 0

  • SYS : adresse système (facultative sur les automates Modicon M340)

1

Réinitialisation

0

Lecture de la totalité de la chaîne de caractères

gestion

Table de gestion

Str

Variable de type STRING devant recevoir le message
