Illustration

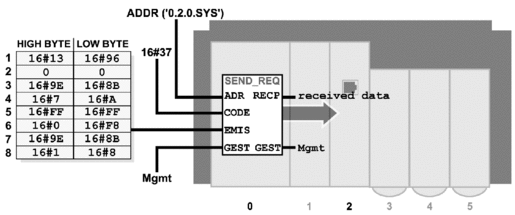

Le graphique ci-dessous vous indique comment régler les paramètres IP du module ETY dans l'emplacement 2 avec le bloc SEND_REQ :

Remarque :

• ADR: indique la position du module ETY dans l'emplacement 2.

• CODE: indique la valeur de REQUEST_CODE.

• EMIS : contient les paramètres IP dans Data_to_Send :

  • Adresse (139.158.10.7)

  • Masque de sous-réseau (255.255.248.0)

  • Passerelle (139.158.8.1)

• GEST : indique Management_Param (paramètres de gestion).

  Vous devez attribuer une durée au troisième mot de Management_Param. Le quatrième mot doit avoir la valeur INT 18.

• RECP : Ce paramètre requiert une valeur INT minimale de 1, même si aucun message de réponse n'est renvoyé, comme dans le cas d'une requête de modification IP.
