Présentation

La station 2 du réseau 20 doit envoyer une requête d'identification à l'équipement portant l'adresse Ad0=3 sur le bus Uni-Telway de la station 1 du même réseau. La requête d'identification porte le code décimal 15 (ou 16#0F).

La table de gestion se trouve dans %MW10:4.

Figure

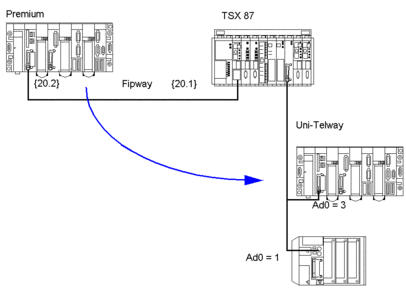

Les deux stations sont connectées via un réseau Fipway :

Programmation

Programmation en ST :

IF RE(%I0.3.2) AND NOT %MW10.0 THEN
   SEND_REQ(ADDR(’{20.1}0.5.1.3’),15,%MW0:1, %MW10:4,%MW100:24);
END_IF;

Paramètres de la requête :

Paramètres

Description

ADDR(‘{20.1}0.5.1.3’)

  • {20.1} : réseau 20, station 1

  • 0 : rack

  • 5 : module

  • 1 : voie 1

  • 3 : adresse cible

15

Requête 15 (ou 16#0F si le codage est hexadécimal)

%MW0:1

Données envoyées (par exemple : aucune donnée à envoyer)

%MW10:4

Table de gestion

%MW100:24

Contenu de la réponse (réception de 24 mots)
NOTE : A chaque lancement de la fonction, initialisez le paramètre de longueur (dans l'exemple :%MW13 = 0).
