Vue d'ensemble

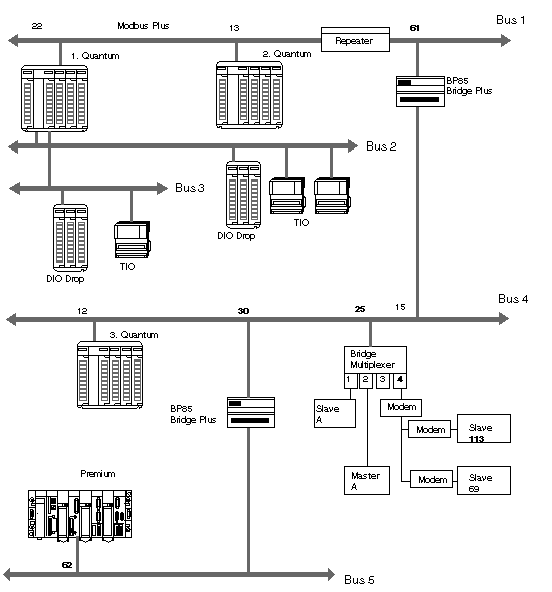

L'exemple reprend un réseau Modbus Plus partagé (segmenté) avec 5 bus
Le tableau suivant décrit les bus du réseau Modbus Plus
Bus
Description
1
  • connecte le premier Quantum via un module NOM dans l'emplacement 4
  • connecte le deuxième Quantum via un module d'UC dans l'emplacement 2
  • comprend un répéteur pour l'extension
  • comprend un routeur BP85 Plus comme connexion sur le segment de bus 4
2
  • connecte le premier Quantum via le module d'UC dans l'emplacement 2 avec une station DIO et deux TIO
3
  • connecte le premier Quantum via un module NOM dans l'emplacement 3 avec une station DIO et une TIO
4
  • connecte le troisième Quantum via un module d'UC dans l'emplacement 2
  • comprend un routeur BP85 Plus comme connexion sur le segment de bus 5
  • comprend un multiplexage par routeur comme connexion aux abonnés Modbus/série
5
  • connecte un Premium via un module de communication
Echange de données couvrant plusieurs segments
Un automate Quantum peut échanger des données avec toutes les stations connectées via le réseau Modbus Plus. Pour cela, les informations de routage doivent être indiquées dans le chemin de données pour chaque routeur. Cela se fait en utilisant les blocs de fonction prévus à cet effet. Pour de plus amples informations, voir Echange de données sur des réseaux Modbus Plus distants .
