Dans une architecture Modbus Plus, une application d'un automate Quantum peut communiquer avec un automate Premium ou Atrium et inversement.
La communication d'un automate Quantum avec un automate Premium/Atrium est possible via le module MSTR. Dans ce cas, le Premium ou l'Atrium sert de serveur. Ainsi, toutes les stations Modbus Plus qui sont connectées à une architecture réseau peuvent communiquer avec lui, dans la limite de 5 niveaux maximum.

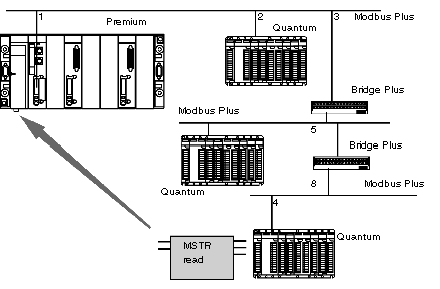

Exemple
La station Quantum envoie une requête de lecture à la station Premium et utilise pour cela un chemin d'adresse : 8.5.1.0.0 (chemin de routage). Le bloc fonction MSTR permet de lire ou d'écrire des mots internes d'une station Premium ou Atrium. Le paramètre de registre esclave du bloc fonction MSTR indique directement l'adresse du mot interne %MW de l'application de l'automate. Ce bloc fonction permet également de lire ou de mettre à zéro le compteur statistique d'une station Premium ou Micro. Cette requête est exécutée par la carte PCMCIA de la station Premium
NOTE : Lors de la communication d'un automate Premium/Atrium avec un automate Quantum, l'adressage doit être déplacé. Pour accéder à l'objet adresse n d'un Quantum, la fonction de communication de l'automate Premium doit avoir l'adresse n-1
