Terminaison de ligne Modbus et polarisation (RS485)

Présentation

Un Modbus multipoint doit disposer d'une terminaison de ligne et d'une polarisation.

Les équipements susceptibles d'être connectés à ce bus sont :

autres automates tels que M340, Premium, Quantum, Twido ou Nano,
appareils Schneider Automation tels que Altivar, module de sécurité XPS, SEPAM, XBT ou Momentum,
autres appareils compatibles avec le protocole Modbus,
modem, concentrateur.

Un exemple de réseau Modbus multipoint incluant un processeur BMX P34 2010 est présenté dans ce manuel.

NOTE : il est aussi possible de créer un réseau Modbus point à point.

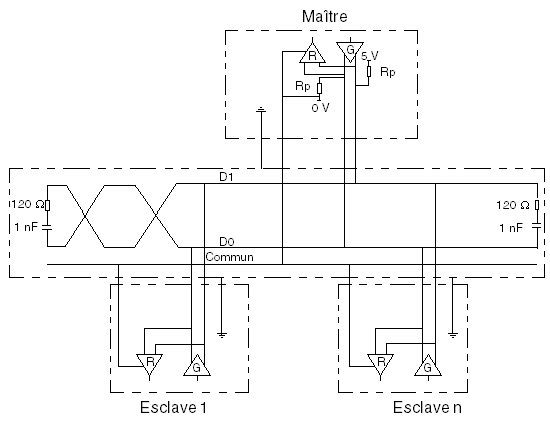

Schéma électrique de terminaison de ligne et de polarisation :

Terminaison de ligne

La terminaison de ligne est effectuée en externe : elle est composée de deux résistances de 120 Ω et d'un condensateur de 1 nF placés sur chacune des extrémités du réseau (VW3 A8 306 RC ou VW3 A8 306 DRC).

Ne placez pas la terminaison de ligne à l'extrémité d'un câble de dérivation.

Polarisation de ligne

Sur une ligne Modbus, la polarisation est nécessaire pour un réseau RS485.

Si l'UC M340 est utilisée comme maître, elle est automatiquement pilotée par le système donc il n'y a pas besoin de polarisation externe.
Si l'UC M340 est utilisée comme esclave, la polarisation doit être mise en œuvre par deux résistances de 450 à 650 Ω (Rp) connectées sur la paire équilibrée RS485 :
- une résistance de démarrage à une tension de 5 V sur le circuit D1,
- une résistance d'arrêt sur le circuit commun D0.

Réseau

Il existe deux significations du mot "réseau".

En LD (langage à contacts) : un réseau est un ensemble d'éléments graphiques interconnectés. La portée d'un réseau est locale, par rapport à l'unité (la section) organisationnelle du programme dans laquelle le réseau est situé.
Avec des modules de communication experts : Un réseau est un groupe de stations qui communiquent entre elles. Le terme « réseau » est également utilisé pour définir un groupe d'éléments graphiques interconnectés. Ce groupe constitue ensuite une partie d'un programme qui peut être composée d'un groupe de réseaux.
