Les pages suivantes présentent deux exemples de raccordement d'équipements Modbus et une architecture de liaison série Modbus.
Raccordement d'équipements Modbus alimentés par la liaison série

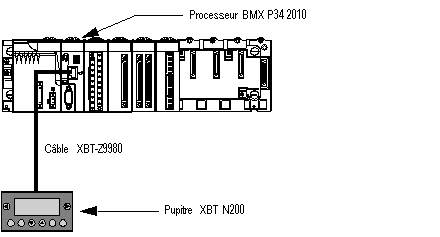

La figure ci-dessous montre comment un processeur BMX P34 2010 est raccordé à une console XBT N200 alimentée par la liaison série Modbus :
Les équipements sont configurés comme suit :
Le câble XBT-Z9980 a les propriétés suivantes :
Raccordement d'équipements Modbus non alimentés par la liaison série
Cette architecture comprend les éléments suivants :
La figure ci-dessous montre le raccordement d'un processeur BMX P34 2010 à un contrôleur de sécurité XPSMC16 :
Les équipements sont configurés comme suit :
Le câble VW3 A8 306 R30 a les propriétés suivantes :
Architecture de liaison Modbus série
L'architecture de liaison Modbus série comprend les éléments suivants :
-
un processeur BMX P34 2010/20102 configuré comme maître,
-
un contrôleur de sécurité XPSMC16 configuré comme esclave,
-
un bloc répartiteur isolé TWDXCAISO,
-
un bloc répartiteur LU9 GC3,
-
deux variateurs ATV31 configurés comme esclaves.

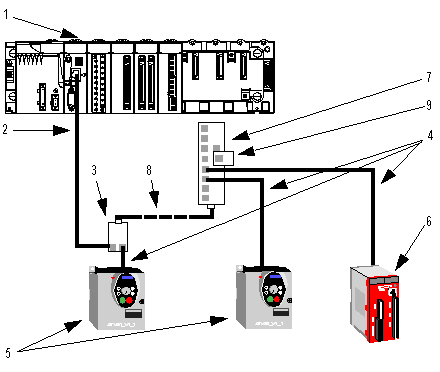

Le schéma ci-dessous représente l'architecture de liaison série décrite ci-dessus :
1
Processeur BMX P34 2010
2
Câble XBT-Z9980
3
Bloc répartiteur isolé TWDXCAISO
4
Câble VW3 A8 306 R30
5
Variateur ATV31
6
Contrôleur de sécurité XPSMC16
7
Bloc répartiteur LU9 GC3
8
Câble TSXCSAx00
9
Terminaison de ligne Modbus RC VW3 A8 306
