Présentation de la liaison série sur les processeurs Modicon M340
(Traduction du document original anglais)
A propos de nous
Général
Les processeurs suivants disposent d'une voie de communication intégrée, dédiée aux communications série, et peuvent communiquer via une liaison série :
Emplacement du port série
Les figures ci-dessous montrent l'emplacement du port série sur les processeurs Modicon M340 :
Ces processeurs comprennent les éléments suivants :
Adresse
Description
1
Voyants d'état du processeur à l'avant
2
Voie intégrée (voie 0) dédiée à la liaison série
3
Bague de repérage du port série (noire)
Diagnostic visuel de la communication série
Le voyant SER COM jaune à l'avant de ces processeurs indique l'état de la communication série :
Description du connecteur du port série

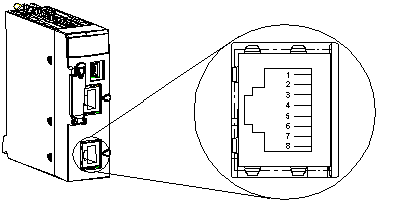

L'illustration suivante représente le port série RJ45 :
Le connecteur RJ45 comporte 8 broches. Les broches utilisées varient selon la liaison physique utilisée.
Les broches utilisées par la liaison série RS 232 sont les suivantes :

Les broches utilisées par la liaison série RS 485 sont les suivantes :

La broche 7 ne sert qu'à alimenter les interfaces homme-machine ou les petits équipements via le câble de liaison série :

Caractéristiques détaillées
Caractéristiques CC :
Caractéristiques CA :
NOTE : les liaisons RS232 à quatre fils, RS485 à deux fils et RS485 à deux fils avec alimentation utilisent le même connecteur RJ45 femelle. Seul le câblage du signal diffère.
Caractéristiques des lignes électriques
Les liaisons RS232 et RS485 ne sont pas isolées.
En l'absence de terre équipotentielle entre les équipements connectés (longueur de câble supérieure ou égale à 30 m), il est nécessaire d'utiliser un module isolateur TWDXCAISO en mode RS485.
La polarisation de la ligne RS485 est intégrée à l'automate. Le système l'active ou la désactive automatiquement, selon la configuration choisie dans l'écran Control Expert :

La commutation dynamique de protocole est sans effet sur la polarisation. La valeur des résistances de polarisation est de 560 ohms.
En mode RS232, aucune polarisation n'est nécessaire.
Il n'y a aucune terminaison de ligne intégrée.
Caractéristiques de la voie
La voie de ces processeurs comprend les éléments suivants :

Les caractéristiques de liaison des deux protocoles sont les suivantes :
Modbus série/RS485
Modbus série/RS232
Mode caractère/RS485
Mode caractère/RS232
Type
Maître/esclave
Maître/esclave
Half Duplex
Full Duplex
Débit
19 200 bauds. Configurable de 300 à 38 400 bauds.
19 200 bauds. Configurable de 300 à 38 400 bauds.
9 600 bauds. Configurable de 300 à 38 400 bauds.
9 600 bauds. Configurable de 300 à 38 400 bauds.
Nombre d'équipements
32
32
_
_
Adresses d'esclave autorisées
1 à 247
1 à 247
_
_
Longueur max. du bus sans branchement
1 000 m (15 m avec branchement)
15 m
1 000 m (15 m avec branchement)
15 m
Taille des messages
Modbus série :
  • RTU : 256 octets (252 octets de données)
  • ASCII : 513 octets (2 x 252 octets de données)
Modbus série :
  • RTU : 256 octets (252 octets de données)
  • ASCII : 513 octets (2 x 252 octets de données)
1 024 octets
1 024 octets
Services
Lecture de mots/bits.
Ecriture de mots/bits.
Diagnostics.
Lecture de mots/bits.
Ecriture de mots/bits.
Diagnostics.
Emission de chaînes de caractères.
Réception de chaînes de caractères.
Emission de chaînes de caractères.
Réception de chaînes de caractères.
