Les équipements terminaux de données sont des équipements tels que :
-
périphériques usuels (imprimante, écran-clavier, terminal d'atelier...),
-
périphériques spécialisés (lecteur de codes barres par exemple),
-
ordinateur PC.
Tous les équipements terminaux de données sont raccordés à un processeur BMX P34 1000/2000/2010/20102/2020 par un câble série croisé utilisant la ligne physique RS232.
Raccordement d'un équipement terminal de données

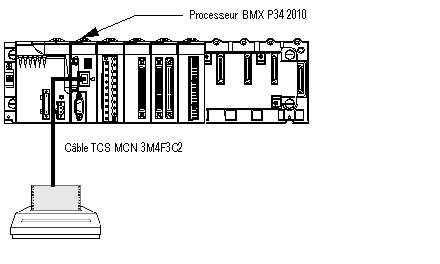

La figure suivante représente le raccordement d'une imprimante à un processeur BMX P34 2010 :
La communication utilisée est une communication en Mode caractère.
NOTE : Un seul équipement terminal de données peut être raccordé à un processeur BMX P34 1000/2000/2010/20102/2020.
Câble série croisé RS 232
Le câble série croisé TCS MCN 3M4F3C2 comporte 2 connecteurs :

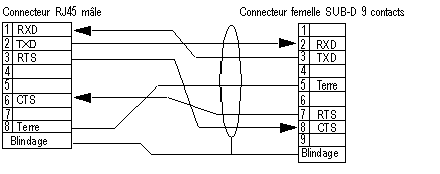

La figure suivante représente le brochage d'un câble série croisé TCS MCN 3M4F3C2 :
Câbles et accessoires de raccordement
Le tableau suivant présente les références des câbles et des adaptateurs à utiliser en fonction du connecteur série de l'équipement terminal de données :
|
Connecteur série de l'équipement terminal de données
|
Câblage
|
|
Connecteur mâle SUB-D 9 contacts
|
Câble TCS MCN 3M4F3C2
|
|
Connecteur SUB-D 25 contacts mâle
|
-
Câble TCS MCN 3M4F3C2
-
Adaptateur TSX CTC 07
|
|
Connecteur femelle SUB-D 25 contacts
|
-
Câble TCS MCN 3M4F3C2
-
Adaptateur TSX CTC 10
|
