Les équipements terminaux de circuit de données représentent des équipements tels que des modems.
Pour un appareil de type DCE, les broches RTS et CTS sont reliées directement (et non pas croisées).
Tous les équipements terminaux de données sont raccordés à un processeur BMX P34 1000/2000/2010/20102/2020 par un câble série direct utilisant la ligne physique RS232.
NOTE : Les différences entre les branchements DCE et DTE sont essentiellement dans les fiches et la direction du signal des broches (entrée ou sortie). Par exemple, un PC de bureau est appelé périphérique DTE alors qu'un modem est appelé périphérique DCE.
Caractéristiques d'un modem
Les UC M340 travaillent avec la plupart des modems du marché. Pour raccorder un modem au port série d'un processeur BMX P34 1000/2000/2010/20102/2020, ce modem doit impérativement avoir les caractéristiques suivantes :
Raccordement d'un équipement terminal de circuit de données

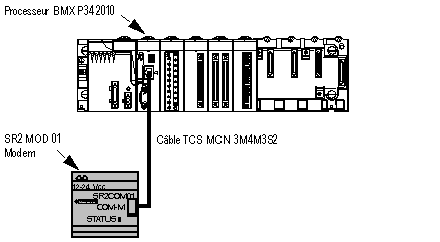

La figure suivante représente le raccordement d'un modem à un processeur BMX P34 2010 :
NOTE : En Modbus Serial, le délai d'attente doit être compris entre 100 et 250 ms.
Câble série direct RS 232
Le câble série direct TCS MCN 3M4M3S2 comporte 2 connecteurs :
-
RJ45 mâle,
-
SUB-D 9 broches mâle.
La figure suivante représente le brochage d'un câble série direct TCS MCN 3M4M3S2 :
Câbles et accessoires de raccordement
Le tableau suivant présente les références des câbles et des adaptateurs à utiliser en fonction du connecteur série de l'équipement terminal de circuit de données :
|
Connecteur série de l'équipement connecté de données
|
Câblage
|
|
Connecteur femelle SUB-D 9 broches
|
Câble TCS MCN 3M4M3S2
|
|
Connecteur femelle SUB-D 25 broches
|
-
Câble TCS MCN 3M4M3S2
-
Adaptateur TSX CTC 09
|
