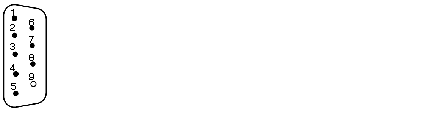

Repère
|
Description
|
|---|---|
|
1
|
Non connecté
|
|
2
|
D2 (RXD) : entrée
|
|
3
|
D1 (TXD) : sortie
|
|
4
|
Non connecté
|
|
5
|
E2 (GND) : masse
|
|
6
|
Réservé
|
|
7
|
S2 (RTS) : demande à transmettre
|
|
8
|
M2 (CTS) : prêt à transmettre
|
|
9
|
Non connecté
|
|

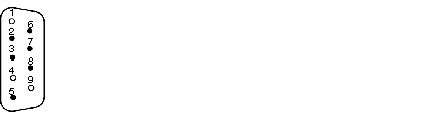

Repère
|
Description
|
|---|---|
|
1
|
DO : sortie
|
|
2
|
DI : entrée
|
|
3
|
COM : masse (isolée)
|
|
4
|
GND : masse interface fibre optique
|
|
5
|
interface alimentation fibre optique Æ
|
|
6
|
NOT DO : sortie inversée logiquement
|
|
7
|
NOT DI : entrée inversée logiquement
|
|
8
|
Vcc : alimentation supplémentaire pour fibre optique
|
|
9
|
Non connecté
|
