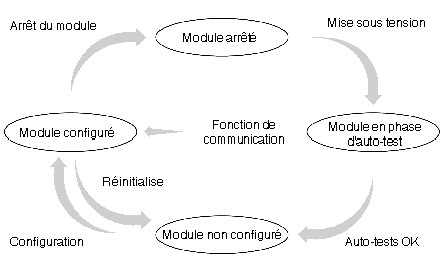

Le diagramme suivant décrit les modes de fonctionnement du module TSX IBY 100.
Le mode de fonctionnement est le suivant :
-
Le module INTERBUS est en mode RUN : les données sont échangées sur le bus.
-
La tâche appliquée est en mode RUN : les entrées/sorties sont mises à jour.
-
La tâche appliquée est en mode STOP :
-
les entrées sont mises à jour,
-
les sorties sont en mode de repli (maintenues à zéro et réinitialisées).
