Installation du module
(Traduction du document original anglais)
A propos de nous
Prérequis
Le réglage et la suppression d'un module peuvent être effectués après la mise sous tension.
L'insertion / extraction, lorsque le module est sous tension, peuvent être effectuées en vissant / dévissant manuellement afin de maintenir un séquençage de connexion / déconnexion approprié des signaux du bus X.
L'utilisation d'un tournevis électrique ne permet pas de maintenir ce séquençage.
Marche à suivre
La procédure ci-dessous présente la procédure de montage du module TSX IBY 100 sur un rack.
Etape
Action
Illustration
1

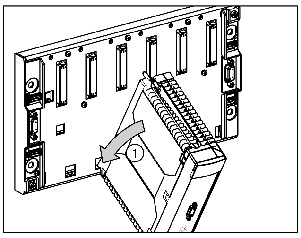

Positionnez les ergots situés à l'arrière du module dans les trous de centrage situés dans la partie inférieure du rack.
2

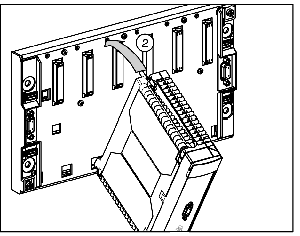

Faites pivoter le module afin de le connecter avec le rack.
3

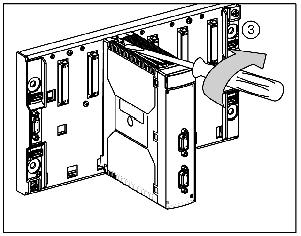

Solidarisez le module avec le rack en fixant la vis située sur la partie supérieure du module.
