A propos du module TSX IBY 100

Présentation

Le module de communication TSX IBY 100 permet la communication dans une architecture INTERBUS.

Ce module offre les services INTERBUS suivants :

la voie de paramétrage DP,
le service de messagerie PMS,
le prétraitement (preprocessing),
l'adressage logique,
la segmentation du bus interstation,
la passerelle INTERBUS/AS-i.

Description physique

Le module TSX IBY 100 est un module simple format à insérer dans n'importe quel emplacement d'un rack principal ou d'extension d'une station automate Premium.

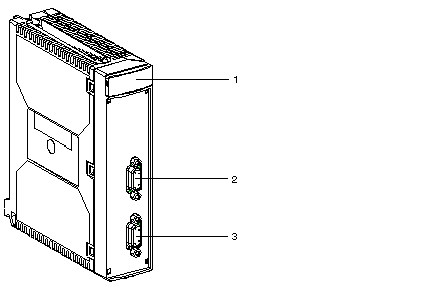

Ce module se compose des éléments suivants :

Eléments

Le tableau suivant décrit les différents éléments constituant le module TSX IBY 100.

Repère	Type d'élément	Fonction
1	Bloc de signalisation	Il est constitué de 6 voyants lumineux permettant de visualiser l'état du module et d'effectuer un diagnostic.
2	Connecteur femelle RS 232-C Sub-D 9 points	Il permet la connexion avec un ordinateur PC équipé du logiciel CMD tool.
3	Connecteur femelle RS 485 Sub-D 9 points	Il assure la connexion avec le bus terrain INTERBUS. Ce connecteur sert de point de départ et d'arrivée au bus interstation (topologie en anneau).
