Si le processeur dispose d'une liaison Fipio intégrée, le bus Fipio apparaît dans le répertoire Configuration du navigateur du projet sous le numéro 2. Cette valeur n'est pas modifiable.
Le navigateur du projet affiche tous les équipements Fipio de l'
écran de configuration Fipio. Chaque équipement apparaît avec son numéro d'adresse. Suivant le type d'équipement configuré, il peut apparaître sous l'équipement :
-
un communicateur ;
-
un module de base ;
-
un module d'extension.
A chaque insertion/suppression d'un équipement Fipio sur le bus Fipio, cet équipement apparaît/disparaît également sur le bus Fipio du navigateur du projet.

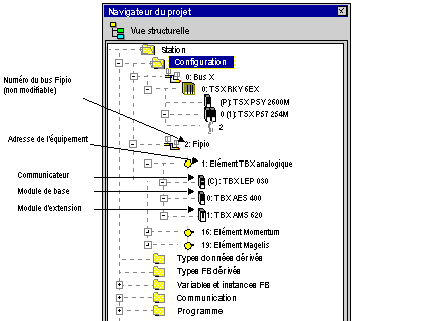

La figure suivante représente le bus Fipio avec ses équipements dans le navigateur du projet :
