Accès à l'écran des propriétés du bus Fipio
(Traduction du document original anglais)
A propos de nous
Présentation
Sur un bus Fipio, le gestionnaire des échanges d'entrées/sorties est l'arbitre de bus. Il est chargé de gérer les accès au bus de chaque équipement connecté.
L'écran des propriétés du bus vous permet d'adapter les paramètres de gestion en fonction des équipements connectés.
Comment accéder aux propriétés
Le tableau ci-dessous présente la marche à suivre pour accéder à l'écran des propriétés du bus :
Etape
Action
1
A partir du navigateur de projets, développez le répertoire Configuration.
2
Sélectionnez le sous‐répertoire Fipio.
3
Choisissez Propriétés dans le menu contextuel.

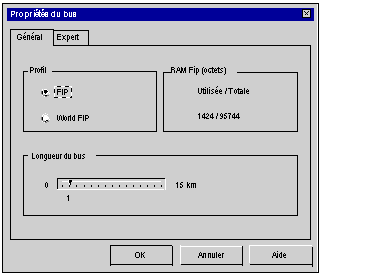

Résultat : L'écran Propriétés apparaît.
NOTE : Dans le cas de l'utilisation d'un émetteur/récepteur OZD FIP G3, il est impératif de fixer cette valeur à 7 km, quelle que soit la longueur réelle de la fibre optique.
Description des onglets
Ce tableau décrit les différents onglets constituant l'écran des propriétés :
Onglet
Fonction
Général
Cet onglet permet de :
  • choisir le type de profil géré par l'arbitre de bus ;
  • visualiser l'utilisation de la RAM des équipements ;
  • régler la longueur du bus.
Expert
Cet onglet permet de choisir le mode de gestion. Dans le cas où la gestion est manuelle, il permet d'ajuster les paramètres de gestion en fonction des équipements connectés.
