Ecran de configuration du bus Fipio
(Traduction du document original anglais)
A propos de nous
Présentation
Cet écran permet la déclaration des équipements connectés au bus.
Illustration

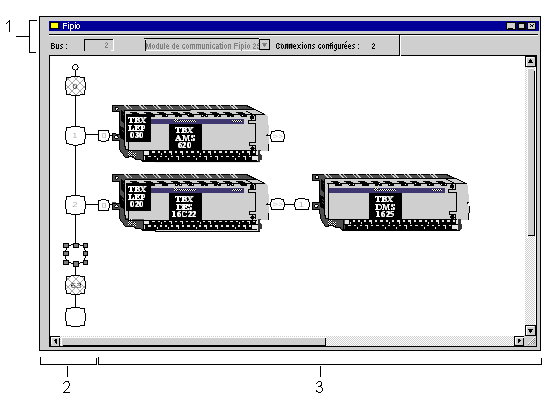

L'écran de communication Fipio se présente comme suit :
Eléments et fonctions
Le tableau ci-dessous décrit les différentes zones composant l'écran de configuration :
Numéro
Elément
Fonction
1
Bus
Numéro de bus
Connexions configurées
Indique le nombre de points de connexion configurés (0 et 63 ne sont pas comptabilisés).
2
Zone adresse logique
Cette zone comprend :
  • l'emplacement 0 (gestionnaire) ;
  • les adresses de chaque équipement ;
  • des adresses libres entre 0 et 63 et au-delà de 63 ;
  • l'adresse 63, réservée au terminal de programmation.
3
Zone module
Cette zone comprend les équipements (modules de base, d'extension et communicateur, le cas échéant) connectés au bus.
Des carrés grisés sur le bus indiquent les deux adresses réservées :
Les points de connexion disponibles sont indiqués par un carré blanc aux bords arrondis.
