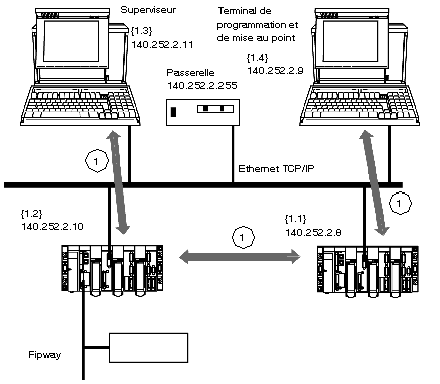

La figure suivante illustre un module TSX ETY 110 connecté à un réseau TCP/IP existant.
Mode de fonctionnement recommandé
-
L'adressage IP doit être géré, car la connexion est effectuée vers un réseau TCP/IP non privé.
-
La communication inter-automates utilise les services UNI‐TE sur TCP/IP.
-
La communication entre l'automate et le superviseur ou le terminal de programmation utilise les services UNI‐TE sur TCP/IP.
-
Le format de trame utilisé est Ethernet II.
Configuration de l'adresse locale du module
Les adresses IP doivent être gérées, le mode Adresse IP configurée est sélectionné, vous devez saisir les paramètres IP.
Configuration des connexions du module
Vous devez saisir l'adresse X-Way et l'adresse IP des équipements avec lesquels le module doit communiquer.
Pour activer le contrôle d'accès, cliquez sur le bouton Contrôle d'accès, puis cochez la case correspondante dans la colonne Accès.
Vous pouvez ajuster le nombre de connexions maximum pouvant être ouvertes au sein de l'application.
Configuration Ethernet du module
Le format de trame Ethernet sélectionné pour TCP/IP est Ethernet II car, dans cet exemple, les terminaux utilisent ce format.
