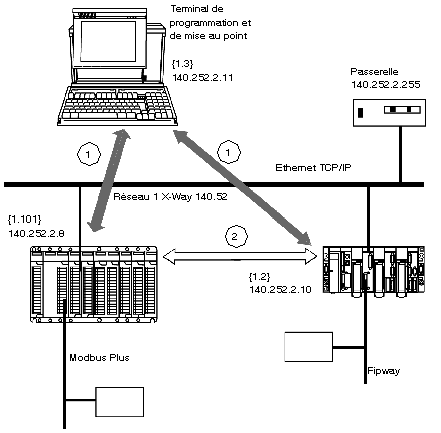

La figure suivante illustre un module TSX ETY 110 dans un système Premium afin qu'il puisse communiquer avec un automate Quantum :
Mode de fonctionnement recommandé
Configuration de l'adresse locale du module
Les adresses IP doivent être gérées, le mode Adresse IP configurée est sélectionné, vous devez saisir les paramètres IP.
Configuration des connexions du module
Vous devez saisir l'adresse X-Way et l'adresse IP des équipements avec lesquels le module doit communiquer.
Pour activer le contrôle d'accès, cliquez sur le bouton Contrôle d'accès, puis cochez la case correspondante dans la colonne Accès.
Vous pouvez ajuster le nombre de connexions maximum au sein de l'application.
NOTE : Le protocole Modbus doit être configuré afin que la communication avec un automate Quantum soit possible.
Configuration Ethernet du module
Le format de trame Ethernet sélectionné pour TCP/IP est Ethernet II car, dans cet exemple, les terminaux utilisent ce format.
