Exemple d'architecture ETHWAY connectée à un réseau TCP/IP

Vue d'ensemble

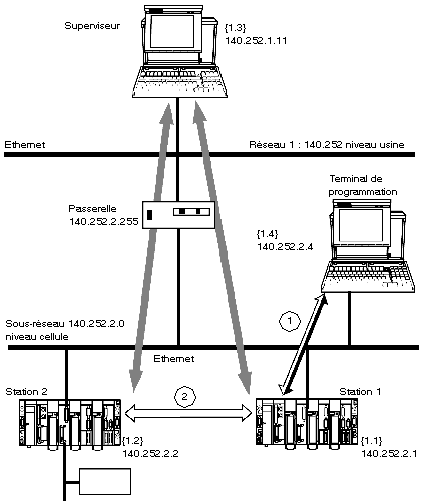

La figure suivante illustre l'installation d'un module TSX ETY 110 dans une architecture ETHWAY connectée à un réseau TCP/IP.

Communication ETHWAY ou TCP/IP

Communication ETHWAY

Mode de fonctionnement recommandé

L'adressage IP est géré au niveau global, car la connexion est effectuée vers un réseau TCP/IP d'usine existant.
Au niveau de la cellule, la communication inter-automates utilise les services ETHWAY (COM, UNI‐TE).
Au niveau de la cellule, la communication entre l'automate et le superviseur ou le terminal de programmation utilise les services ETHWAY ou UNI‐TE sur TCP/IP.
La communication entre l'automate et le superviseur utilise les services UNI‐TE sur TCP/IP.
Le format de trame utilisé est Ethernet II.

NOTE : Les services ETHWAY situés au niveau de la cellule sont identiques à ceux décrits dans l'exemple précédent. Cet exemple présente uniquement la communication entre le superviseur (au niveau de l'usine) et l'automate Premium (au niveau de la cellule).

Configuration de l'adresse locale du module au niveau de la station 2

Etant donné que les adresses IP doivent être gérées, le mode Adresse IP configurée est sélectionné.

Vous devez saisir les paramètres mentionnés ci-dessus. Ces valeurs sont issues du plan d'adressage global de l'installation qui est élaboré par le gestionnaire réseau.

Le gestionnaire réseau peut s'assurer de leur unicité en faisant en sorte que leur ID réseau (140.252) soit alloué par un organisme agréé.

Le réseau de cellules est un sous-réseau IP. Il est donc possible d'allouer un ID de réseau unique (140.252) à l'ensemble de l'architecture. Les sous‐réseaux sont définis par l'utilisateur du masque de sous‐réseau 255.255.0.0.

La classe d'adresses choisie (ici, la classe B) dépend du nombre de machines et du nombre de réseaux.

Configuration des connexions du module au niveau de la station 2

Vous devez saisir l'adresse X‐Way et l'adresse IP des équipements avec lesquels le module doit communiquer.

Pour activer le contrôle d'accès, cliquez sur le bouton Contrôle d'accès, puis cochez la case correspondante dans la colonne Accès.

Vous pouvez ajuster le nombre de connexions maximum au sein de l'application.

Configuration Ethernet du module au niveau de la station 2

Le format de trame Ethernet sélectionné pour TCP/IP est Ethernet II car, dans cet exemple, les terminaux utilisent ce format.
